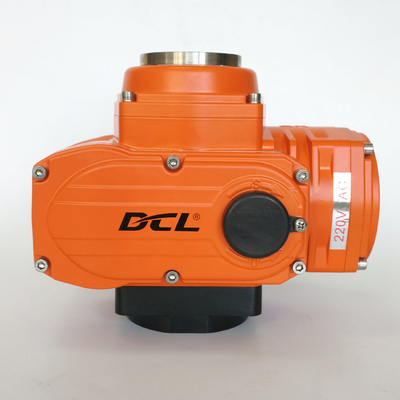

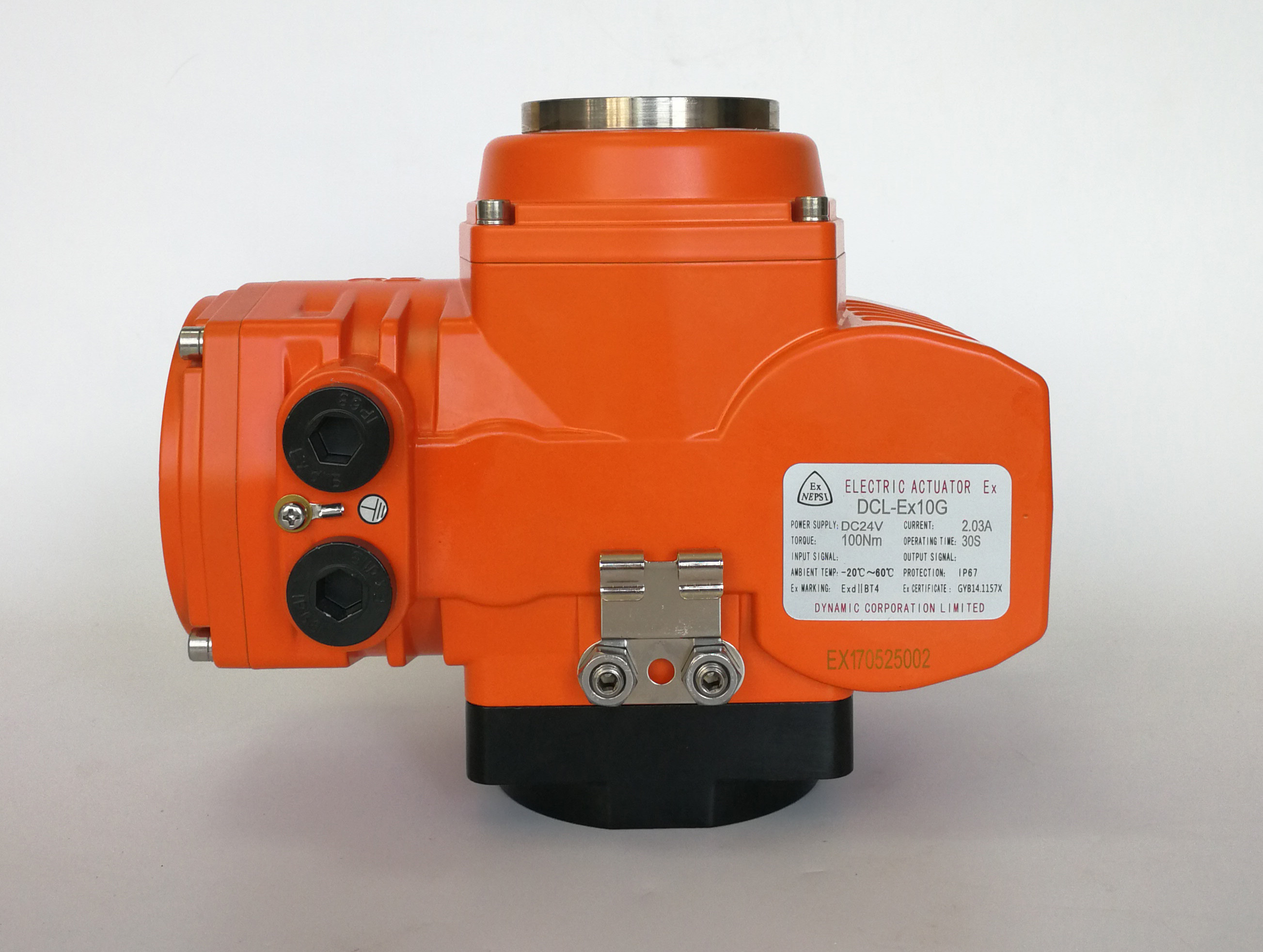

Модулирующий эксклюзивный клапан ExdIIBT4 24V

  • Modulating ExdⅡBT4 24V Explosion Proof Valve Actuator
  • Modulating ExdⅡBT4 24V Explosion Proof Valve Actuator
Место происхождения УХАНЬ, КИТАЙ
Фирменное наименование DCL
Сертификация CE/ROHS/CSA/IP67
Номер модели ДКЛ-Экс10ГЭ/Экс40ГЭ
Количество мин заказа 1PC
Упаковывая детали Коробка/паллет
Время доставки 7 рабочих дней
Условия оплаты Д/П, Т/Т, западное соединение, МонейГрам
Поставка способности 2000pcs/month

Свяжитесь со мной для бесплатных образцов и купонов.

whatsapp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
Стандартный вращающий момент 0Нм к 600Нм Временя 20с к 45с
Входной сигнал 4-20мА/2-10В/1-5В Выходной сигнал 4-20mA
Взрывозащищенная ранг ЭксдИИБТ4/группа к, д Т4 Ранг защиты ИП68 НЭМА 4С
Электропитание 24ВДК Полный вес 3кг к 10кг
Сила мотора 13В к 70В Угол установки 360°
Температура окружающей среды -25℃~+55℃/-13°Ф~+131°Ф
Выделить

24В взрывозащитный клапан

,

Установка клапана ExdIIBT4
Оставьте сообщение
Характер продукции

Взрывозащитный постоянный вращающийся электрический приводящий механизм / класс ExdIIB T4 для зоны 1 и дивизии 1



Особенности

  • Модулирующий тип, работающий на 24ВДС, четверть оборота
  • Нажимный момент может быть точно настроен в определенном диапазоне
  • Тяжелый двигатель постоянного тока с более низким повышением температуры, более длительный срок службы, обеспечивает высокий момент запуска и очень небольшую силу инерции
  • Контроль испытательного крутящего момента и защита от перенапряжения током
  • Электронный компонент нагрева PTC для предотвращения конденсации в приводе
  • Установлен компактный пропорциональный контрольный комплект, упакованный в пластиковую смолу
  • IP 68 водонепроницаемая корпус из прочного алюминиевого сплава, защита от пыли и воды
  • Самоблокирующаяся редукторная редукторная система червя, без необходимости дополнительного тормоза
  • Соответствие стандарту UL для системы зонирования и разделения/отметки ATEX/CE/RoHS 3



Описание

DCL-Ex10GE/Ex40GE - это 24VDC мощный электродвигатель.Полностью загруженный контроллер для защиты электроники от вибрации и влагиПоверхности подключения типа цилиндровых стопов с огнеупорным промежутком и длиной соответствуют стандартам ATEX, UL и CSA.Показатель положения клапана покрыт 10 мм закаленное стекло, которое может поддерживать прочность в чрезвычайно высокой и чрезвычайно низкой температуры, чтобы обеспечить четкое видение даже при пожаре. Антиконденсационный нагреватель является необязательным для защиты привода от влаги.

Электрические приводы DCL, защищенные от взрывов, широко используются в среде с взрывными газами.Класс T4 требует, чтобы температура верхней поверхности помещения была менее 135°C ((300F)При наличии буфера для ошибок, температура, установленная для снижения мощности двигателя, составляет 125°C ((282F).где наибольшее повышение температуры части всего привода, вместо выхода из двигателя, чтобы на 100% гарантировать, что температура внешней поверхности не превысит требуемый уровень T4.

Электрические приводы, защищенные от взрывов, проходят испытания CSA и будут сертифицированы CSA в третьем квартале 2020 года.





Спецификация

Тип привода Стандартное время/крутящий момент Необязательное время/крутящий момент Угол поворота ((Max.range) Общая масса Силовое питание Выбранная схема управления
DCL-Ex05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° регулируемый 30,0 кг DC24V/AC24V AV110V/AC220V/AC380V Типы A/B/C/D/E/F/G/H
DCL-Ex10 30S/100Nm 15S/50Nm 60S/100Nm 0 ~ 90° регулируемый 50,0 кг DC24V/AC24V AV110V/AC220V/AC380V Типы A/B/C/D/E/F/G/H
DCL-Ex20 30S/200Nm 15S/100Nm 60S/200Nm 0 ~ 90° регулируемый 5.5 кг DC24V/AV110V/AC220V/AC380V Типы A/B/C/D/E/F/G/H
DCL-Ex40 30S/400Nm 15S/200Nm 60S/400Nm 0 ~ 90° регулируемый 9.5 кг DC24V/AV110V/AC220V/AC380V Типы A/B/C/D/E/F/G/H
DCL-Ex60 45S/600Nm   0 ~ 90° регулируемый 10 кг DC24V/AV110V/AC220V/AC380V Типы A/B/C/D/E/F/G/H



Тип привода Бабочка клапан (((≤PN1.0MPa) Круглое клапано ((≤PN1,6MPa) Вентиляционный клапан ((≤PN0.1MPa)
DCL-Ex05 DN50 ~ 65 DN40 DN50 ~ 80
DCL-Ex10 DN80 ~ 100 DN50 ~ 65 DN100~200
DCL-Ex20 DN125 ~ 150 DN80 ~ 100 DN250 ~ 300
DCL-Ex40 DN200 DN125 DN350 ~ 450
DCL-Ex60 DN250 DN150 DN500 ~ 600
