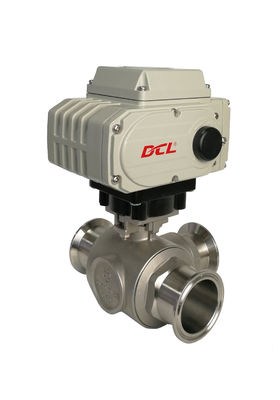

RoHS 3.0 CSA 90° 360° IP67 Компактный интеллектуальный электрический привод

  • RoHS 3.0 CSA 90° 360° IP67 Compact Smart Electric Actuator
Место происхождения УХАНЬ, КИТАЙ
Фирменное наименование DCL
Сертификация CE/ROHS/CSA/IP67
Номер модели DCL-02E/05E/10E/20E/40E/60E/100E/160E/250E
Количество мин заказа 1 шт
Упаковывая детали Картон/поддон
Время доставки 7 рабочих дней
Условия оплаты D/P, T/T, Western Union, MoneyGram
Поставка способности 2000pcs/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

whatsapp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
Стандартное время/крутящий момент 15 с 75 с/18 нм до 2500 нм/160 дюймов. Угол установки 360 °
Входной сигнал 4-20 мА или 2-10 В / 1-5 В. Выходной сигнал 4-20 мА
Температура окружающей среды -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Общий вес От 2,5 кг до 20 кг
Моторная мощность 10 Вт до 140 Вт Защитный класс IP67 NEMA4/4X
Источник питания 24VAC/110VAV/220VAC
Выделить

RoHS 3.0 compliant smart electric actuator

,

360° rotating compact electric actuator

,

IP67 waterproof smart actuator
Оставьте сообщение
Характер продукции
Защита от превышения крутящего момента, компактный интеллектуальный электрический привод/контроль крутящего момента

Параметры DCL-05E~250E.pdf

Функции
  • Четверть оборота с механическими ограничениями
  • Цельная конструкция двигателя/блока управления/корпуса обеспечивает компактность всего привода.
  • Защита от превышения крутящего момента с помощью функции проверки крутящего момента интеллектуального полностью герметичного контроллера
  • Высокоэффективная ЭМС с EFT, ESD и высоким напряжением, протестированная для блока управления
  • Мощный двигатель с защитой от тепловой перегрузки.
  • Прочный алюминиевый корпус, отлитый под высоким давлением, с защитой от атмосферных воздействий IP67 и NEMA 4X.
  • Доступен индикатор положения клапана/плоский индикатор или выпуклый индикатор.
  • Ручное дублирование с помощью гаечного ключа или маховика
  • Сертификация CSA по стандарту UL и CSA/маркировка CE/пройден RoHS 3.0.
Спецификация
Тип ДКЛ-05Э ДКЛ-10Э ДКЛ-20Э ДКЛ-40Э ДКЛ-60Э ДКЛ-100Э ДКЛ-160Э ДКЛ-250Э
Власть АС24/110/220 АС24/110/220 АС24/110/220 АС24/110/220 АС24/110/220 АС110/220 АС110/220 АС110/220
Выходной крутящий момент 50 Нм 100 Нм 200 Нм 400 Нм 600 Нм 1000 Нм 1600 Нм 2500 Нм
Время действия 20С 30С 30С 30С 45С 30С 48С 75С
Угол поворота 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Мощность двигателя 10 Вт 25 Вт 40 Вт 90 Вт 90 Вт 120 Вт 140 Вт 140 Вт
Номинальный ток 1,50/0,24/0,16 А 2,12/0,57/0,35 А 3,65/0,65/0,37 А 6,80/1,12/0,57 А 6,80/1,18/0,60 А 1,93/0,94 А 1,75/0,96 А 1,75/0,98 А
Общий вес 2,5 кг 4,5 кг 9 кг 9,5 кг 10 кг 19 кг 19,5 кг 20 кг
Входной сигнал 4-20 мА постоянного тока, 1-5 В постоянного тока, 2-10 В постоянного тока
Выходной синглал 4–20 мА постоянного тока
Основная ошибка не более ±1%
Ошибка возвратно-поступательного движения не более 1%
Мертвое пространство 0,5%-5,0% регулируемый
Демпфирующая характеристика 0 раз
Повторяющаяся ошибка в приводе ≤1%
Изоляционное сопротивление 24 В переменного тока: 100 МОм/250 В постоянного тока 110/220 В переменного тока: 100 МОм/500 В постоянного тока
Класс выдерживаемого напряжения 24 В переменного тока: 500 В переменного тока 1 минута 110/220 В переменного тока: 1500 В переменного тока 1 минута
Класс защиты IP67
Угол установки 360° под любым углом
Электрический интерфейс Два водонепроницаемых кабельных соединителя G1/2, один для линии электропередачи, другой для сигнальной линии.
Температура окружающей среды -20℃~+55℃
Дополнительная функция Защита от превышения крутящего момента/нагреватель осушения/пассивный контактный переключатель/индикатор купола/ручка
Примечание Любой другой входной или выходной сигнал, пожалуйста, укажите в заказе на поставку.
Описание

Электрический привод DCL интеллектуального модулирующего типа оснащенЭлектрическая система позиционирования (EPS)позиционер. Выходной угол привода пропорционален входному управляющему сигналу4–20 мА,2–10 В, или1–5 В. Интеллектуальный контроллер привода постоянно контролирует ток двигателя. Когда двигатель глохнет, ток резко возрастает, и контроллер автоматически отключает питание двигателя.три секундыпосле обнаружения всплеска. Этотэлектронная защита от превышения крутящего моментаобеспечивает более точную и надежную защиту, чем обычные механические системы.

Каждый привод тщательно тестируется и сертифицированCSAв соответствии сULиCSAстандарты. Рабочий цикл превышает70%во всех сериях, обеспечивая долгосрочную долговечность и стабильность работы.прибыль на акциюсистемасамокалибровающийся, эффективно устраняя «охоту» и обеспечивая стандартсигнал обратной связи по выходному положениюдля точного контроля и мониторинга.

RoHS 3.0 CSA 90° 360° IP67 Компактный интеллектуальный электрический привод 0

RoHS 3.0 CSA 90° 360° IP67 Компактный интеллектуальный электрический привод 1
