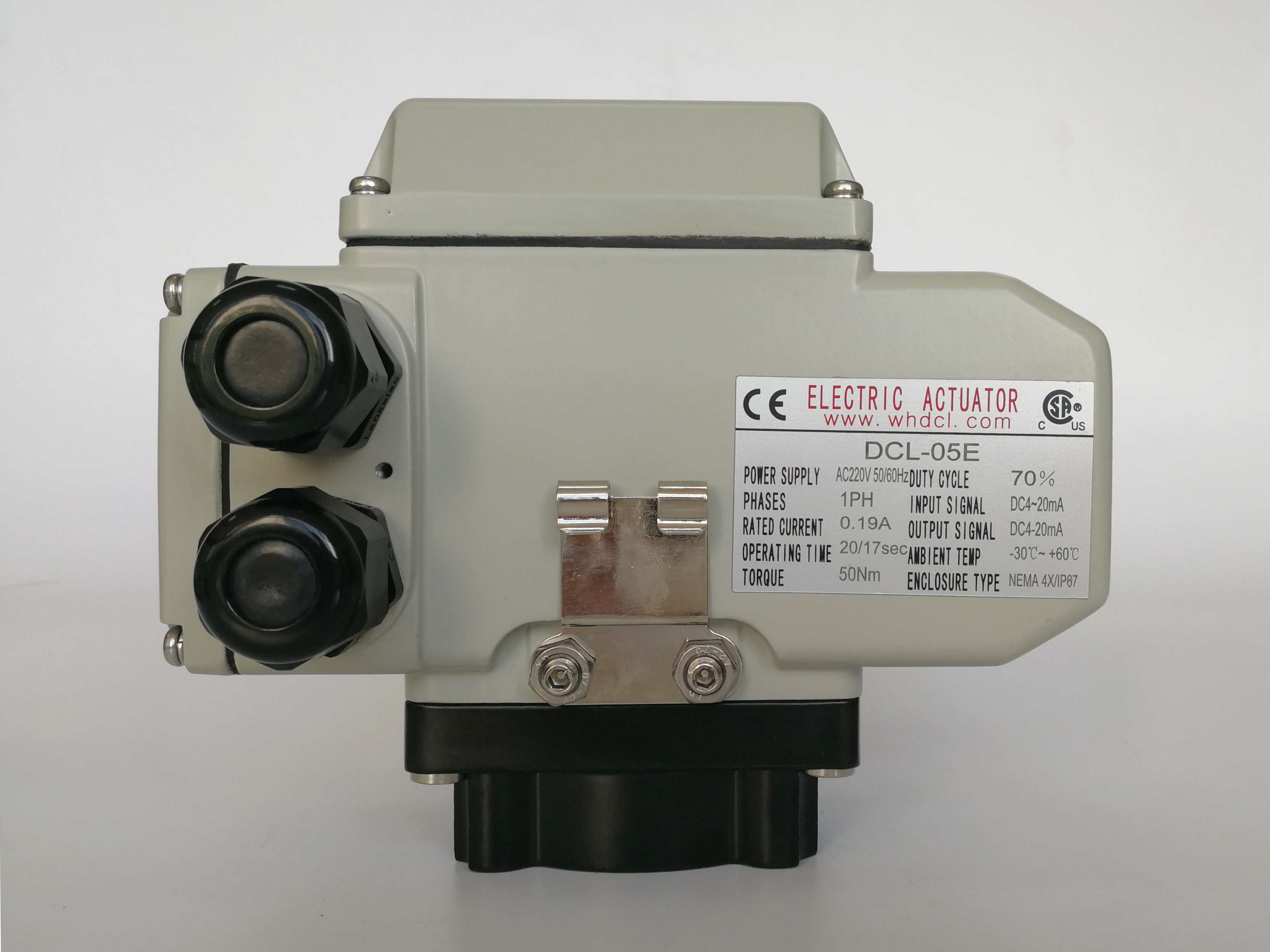

Модулирующий 20S 50Nm 90° CSA AC24V Квартирный поворотный электрический исполнитель

  • Modulating 20S 50Nm 90° CSA AC24V Quarter Turn Electric Actuator
Место происхождения УХАНЬ, КИТАЙ
Фирменное наименование DCL
Сертификация CE/ROHS/CSA/IP67
Номер модели DCL E модель
Количество мин заказа 1 шт.
Упаковывая детали Картон/поддон
Время доставки 7 рабочих дней
Условия оплаты D/P, T/T, Western Union, MoneyGram
Поставка способности 5000 ПК/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

whatsapp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
Источник питания 24VAC/110VAV/220VAC/380VAC Мощность двигателя 6 Вт до 140 Вт
Стандартный крутящий момент от 50 до 2500 Нм Стандартное время 20-75 с
Входной сигнал 4-20MADC/1-5VDC/2-10VDC Выходной сигнал 4-20MADC
Защитный класс IP67 NEMA4/4X Общий вес От 1,2 кг до 20 кг
Температура окружающей среды -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Угол установки 360°
Оставьте сообщение
Характер продукции

Высокопроизводительный интеллектуальный электрический привод EMC, прошедший испытания на воздействие EFT / ESD / скачки напряжения

Особенности
  • Поворот на четверть оборота с пропорциональным входным управляющим сигналом, механические ограничения
  • Супер мини интеллектуальный программируемый блок управления со светодиодными индикаторами для самопроверки проблем
  • Блок управления расположен в той же полости привода, дополнительная коробка не требуется
  • Полностью залитый компаундом сервер управления для защиты электроники от вибрации и влаги
  • Ведущая в мире способность защиты от помех, точность и чувствительность управления
  • Переключение нескольких входных сигналов и самокалибровка
  • Высокопроизводительный EMC с EFT, ESD и испытаниями на высоковольтные скачки напряжения для блока управления
  • Коррозионная стойкость уровня C3 с 1000-часовым испытанием солевым туманом
  • Мощный двигатель с тепловой защитой от перегрузки
  • Визуальный индикатор положения клапана
  • Стандартное крепление клапана ISO5211 с несколькими фланцами
  • Сертификат CSA, соответствующий стандартам UL и CSA / маркировка CE
Спецификация
Тип DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-160E DCL-250E
Питание AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Выходной крутящий момент 50 Нм 100 Нм 200 Нм 400 Нм 600 Нм 1000 Нм 1600 Нм 2500 Нм
Время срабатывания 20 с 30 с 30 с 30 с 45 с 30 с 48 с 75 с
Угол поворота 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Мощность двигателя 10 Вт 25 Вт 40 Вт 90 Вт 90 Вт 120 Вт 140 Вт 140 Вт
Номинальный ток 1,50/0,24/ 0,16 А 2,12/0,57/ 0,35 А 3,65/0,65/ 0,37 А 6,80/1,12/ 0,57 А 6,80/1,18/ 0,60 А 1,93/0,94 А 1,75/0,96 А 1,75/0,98 А
Общий вес 2,5 кг 4,5 кг 9 кг 9,5 кг 10 кг 19 кг 19,5 кг 20 кг
Входной сигнал 4-20 мА, 1-5 В постоянного тока, 2-10 В постоянного тока
Выходной сигнал 4-20 мА
Основная погрешность не более ±1%
Погрешность повторения не более 1%
Мертвая зона 0,5%-5,0% регулируется
Характеристика демпфирования 0 раз
Повторяющаяся погрешность в приводе ≤1%
Сопротивление изоляции AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Класс выдерживаемого напряжения AC24V:500VAC 1 минута AC110/220V:1500VAC 1 минута
Класс защиты IP67
Угол установки 360° под любым углом
Электрический интерфейс Два водонепроницаемых кабельных разъема G1/2, один для линии питания и один для сигнальной линии
Температура окружающей среды -20℃~+55℃
Дополнительная функция Защита от перегрузки по крутящему моменту / Осушитель / Пассивный контактный переключатель / Индикатор купола / Ручка
Примечание Любой другой входной или выходной сигнал, пожалуйста, укажите в заказе на покупку.
Описание

Модулирующий электрический привод DCL имеет интегральную конструкцию которая объединяет двигатель, блок управления и корпус в единый компактный блок. В отличие от обычных приводов, которым требуется дополнительная внешняя полость для размещения контроллера позиционирования, что приводит к громоздким, несбалансированным и менее эстетичным конструкциям, DCL разработала миниатюрный многофункциональный блок управления сопоставимый по размеру с клеммной колодкой привода включения-выключения. Этот блок управления устанавливается непосредственно внутри полости проводки, полностью заменяя клеммную колодку, сохраняя при этом чистый, компактный внешний вид.

Мертвая зона (мертвое пространство) интеллектуального электрического привода DCL регулируется, что позволяет пользователям адаптировать чувствительность привода к входному сигналу. Меньшая мертвая зона обеспечивает более высокую чувствительность, но более высокая чувствительность не всегда оптимальна. Когда входной сигнал подвержен внешним помехам, большая мертвая зона эффективно предотвращает частые ложные запуски, повышая эксплуатационную стабильность и значительно продлевая срок службы привода. И наоборот, когда управляющий сигнал чистый и требуется высокая точность позиционирования, меньшая мертвая зона обеспечивает более точное управление.На точность позиционирования клапана также влияет

люфт шестерни, в частности, точность обработки червячной передачи. Чтобы обеспечить стабильное качество, команда SQE DCL использует профессиональное инспекционное оборудование для тщательного тестирования каждой поставляемой шестерни. Кроме того, внедряются несколько запатентованных конструктивных особенностей и строгий контроль процесса сборки для устранения колебаний шестерни и минимизации шума в различных условиях нагрузки. Эти меры позволили DCL установить эталон для компактных электрических приводов на китайском рынке.Все приводы DCL были тщательно протестированы и сертифицированы CSA в соответствии со стандартами

UL и CSA. Во всех сериях рабочий цикл превышает 70%, обеспечивая надежную работу в сложных условиях эксплуатации. Интегрированная система самокалибровки EPS практически исключает рыскание и обеспечивает стандартную обратную связь по положению для точного и стабильного управления.

Модулирующий 20S 50Nm 90° CSA AC24V Квартирный поворотный электрический исполнитель 0 Модулирующий 20S 50Nm 90° CSA AC24V Квартирный поворотный электрический исполнитель 1
