AC24V IP67 360° 100Нм Водонепроницаемый привод с поворотом на четверть

  • AC24V IP67 360° 100Nm Water-proof Quarter Turn Actuator
Место происхождения УХАНЬ, КИТАЙ
Фирменное наименование DCL
Сертификация CE/ROHS/CSA/IP67
Номер модели DCL-10B
Количество мин заказа 1 шт.
Упаковывая детали Картон/поддон
Время доставки 7 рабочих дней
Условия оплаты D/P, T/T, Western Union, MoneyGram
Поставка способности 5000 ПК/месяц
Подробная информация о продукте
Особенность Прочный IP67 водонепроницаемый Угол установки 360°
Имя четвертьоборотный привод Защитный класс IP67 NEMA4/4X
Источник питания 24VAC/110VAV/220VAC Установка Легкие установка и обслуживание
Структура Привод Цвет Индивидуальные
Выделить

Водонепроницаемый привод с четвертью оборота IP67

,

Привод с четвертью оборота 100 Нм

,

Привод с четвертью оборота AC24V
Оставьте сообщение
Характер продукции

Водонепроницаемый компактный электрический четвертьоборотный привод / защита от перегрузки по крутящему моменту (опционально)

Параметры производительности

Параметры производительности
Тип DCL-10
Питание DC24V AC24V AC110V AC380V AC220V
Мощность двигателя 25 Вт 25 Вт 25 Вт 15 Вт 25 Вт
Номинальный ток 2.03A 2.12A 0.57A 0.10A 0.35A
Стандартное время/крутящий момент 30S/100Nm
Опциональное время/крутящий момент 15S/50Nm 15S/50Nm 60S/100Nm
Угол поворота 0～900 Регулируемый,0～360° Регулируемый
Доступная схема управления Тип A, B, C, D, E, F, G, H,
Общий вес 4,5 кг
Сопротивление изоляции 100MΩ/250VDC 100MΩ/500VDC
Класс выдерживаемого напряжения 500VAC 1 минута 1500VAC 1 минута 1800VAC 1 минута
Класс защиты IP67
Угол установки 3600 под любым углом
Электрический интерфейс Два водонепроницаемых кабельных разъема G1/2, один для линии питания и один для сигнальной линии
Температура окружающей среды -25～+55℃
Дополнительная функция Защита от перегрузки по крутящему моменту/Нагреватель/Индикатор купола/Ручка

Описание

Электрические приводы стандартной серии DCL специально разработаны для точного приведения в действие четвертьоборотных устройств, включая дисковые затворы, шаровые краны, демпферы и поворотные рычаги. При получении непрерывного электрического управляющего сигнала внутренний двигатель вращается в одном направлении, передавая крутящий момент на выходной вал через полностью закрытый цельнометаллический зубчатый механизм с червячной передачей на конечном этапе, тем самым выполняя точный поворот на 90°. Перемещение привода автоматически прекращается, когда встроенный кулачковый механизм срабатывает на концевые выключатели на любом конце хода. И наоборот, применение обратного непрерывного управляющего сигнала инициирует обратное вращение двигателя, заставляя выходной вал вернуться в исходное положение.

Для применений, требующих точного регулирования крутящего момента, доступен дополнительный модуль защиты от перегрузки по крутящему моменту. Кроме того, в качестве стандартного оборудования интегрирован электрический нагревательный элемент PTC (с положительным температурным коэффициентом); этот термостатически управляемый антиконденсационный нагреватель поддерживает внутреннюю полость привода выше точки росы, эффективно предотвращая повреждения, вызванные влагой, и обеспечивая надежную долгосрочную работу.

Краткое описание характеристик

Характеристика: Прочный водонепроницаемый IP67
Угол установки: 360°
Общий вес: От 4,5 кг до 20 кг
Температура окружающей среды: -25℃~+55℃ / -13°F~+131°F
Электропитание: 24 В переменного тока/110 В переменного тока/220 В переменного тока
Структура: Привод
Стандартное время/крутящий момент: От 30 с до 75 с/от 100 Нм до 2500 Нм/от 885 дюйм-фунтов до 22125 дюйм-фунтов
Название: Четвертьоборотный привод
Мощность двигателя: От 15 Вт до 140 Вт
Степень защиты: IP67 NEMA4/4X
Установка: Простая установка и обслуживание
Цвет: Настраиваемый

Особенности

  • Четвертьоборотная работа с механическими ограничениями
  • Прочный водонепроницаемый корпус IP67, прочный литой алюминиевый корпус/100% испытание под водой
  • Два вспомогательных концевых выключателя для подтверждения положения клапана
  • Визуальный индикатор положения клапана/плоский или выпуклый
  • Ручное управление/ручное колесо (опционально)
  • Защита от тепловой перегрузки, мощный двигатель с защитой от перегрева PTC
  • Самоблокирующийся цельнометаллический зубчатый привод, дополнительный тормоз не требуется
  • Защита от перегрузки по крутящему моменту (опционально) для приводов с крутящим моментом более 100 Нм
  • Список CSA в соответствии с UL429 и CSA C22.2, маркировка CE, соответствие RoHS 3

Применение

  1. Университетские лаборатории, автомобильные лаборатории.
  2. Производство лекарств, экономия дизельного топлива и т. д.
  3. Небольшое оборудование, такое как экономия воды, автоматическая система управления и промышленное автоматическое управление в колледжах и университетах.
  4. Орошение в сельском хозяйстве, охрана окружающей среды, водоснабжение и водоотведение, работы по очистке воды.
  5. Водосберегающие приборы, оборудование для питьевой воды и т. д.

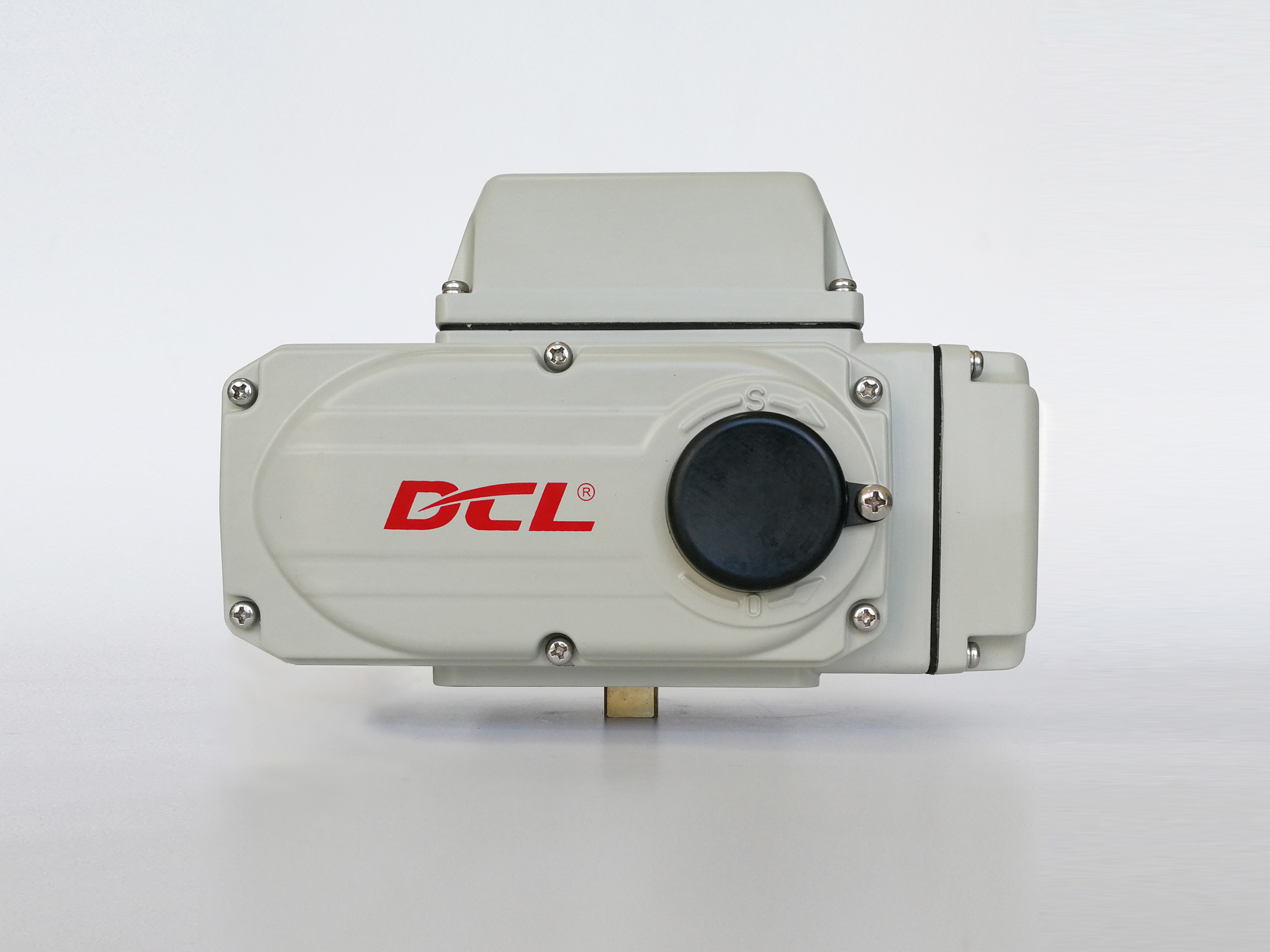

AC24V IP67 360° 100Нм Водонепроницаемый привод с поворотом на четверть 0

О нас:

Dynamic Corporation Limited — это акционерное/высокотехнологичное предприятие с правом самостоятельного экспорта, которое занимается исследованиями, разработкой, производством и продажей электрических приводов, электрических клапанов и систем автоматического управления. Основным ведущим продуктом, электрическим приводом серии DCL, является компактная конструкция, изысканный внешний вид, интеллектуальное управление, замечательные характеристики, превосходное качество, простота эксплуатации и так далее.

Электрический привод серии DCL широко используется в промышленности, такой как нефтяная, химическая, электроэнергетическая, металлургическая, энергетическая, фармацевтическая, бумажная, водоочистка, пищевая, пивоваренная, судостроительная и система автоматизации для зданий, и полностью пользуется благосклонностью и доверием клиентов. Многие клиенты в различных отраслях промышленности, основываясь на своей практике на протяжении многих лет, подтверждают, что продукты электрических приводов серии DCL демонстрируют выдающиеся показатели надежности, долговечности и послепродажного обслуживания, а также качества.
В бумажной промышленности рост стоимости материалов, защита окружающей среды и частые действия требуют от нашей компании разработки и предоставления различных приводов с высокой точностью и хорошей репутацией. Наша продукция сыграла хорошую роль в улучшении качества и снижении затрат для бумажной промышленности и заняла большую долю рынка.
