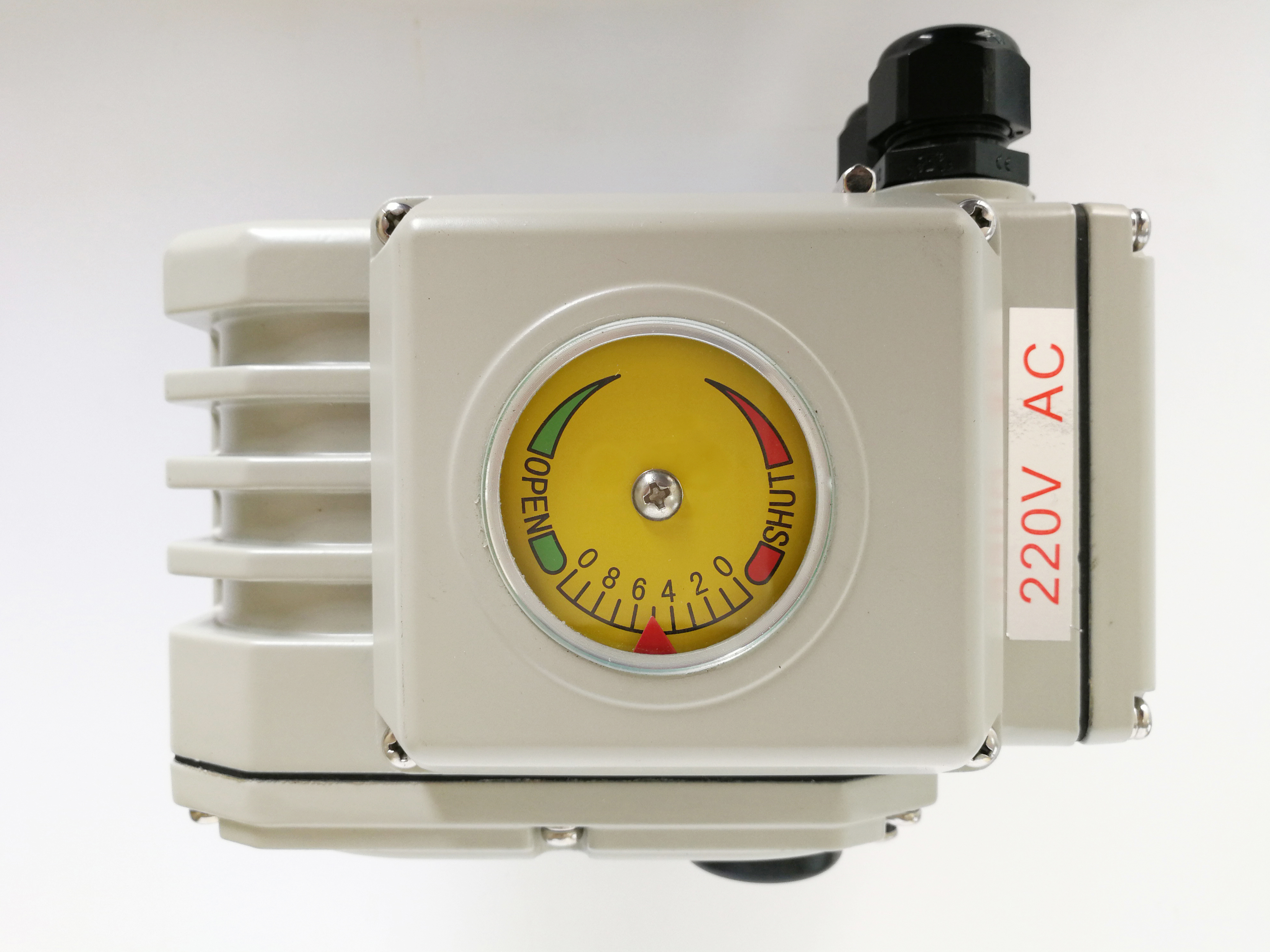

CSA IP67 Компактный 90° AC24V 200Нм Интеллектуальный Электрический Привод

  • CSA IP67 Compact 90° AC24V 200Nm Smart Electric Actuator
Место происхождения УХАНЬ, КИТАЙ
Фирменное наименование DCL
Сертификация CE/ROHS/CSA/IP67
Номер модели DCL-02E/05E/10E/20E/40E/60E/100E/160E/250E
Количество мин заказа 1 шт.
Упаковывая детали Картон/поддон
Время доставки 7 рабочих дней
Условия оплаты D/P, T/T, Western Union, MoneyGram
Поставка способности 5000 ПК/месяц

Свяжитесь со мной для бесплатных образцов и купонов.

whatsapp:0086 18588475571

Вичат: 0086 18588475571

Скайп: sales10@aixton.com

Если у вас есть какие-либо проблемы, мы предоставляем 24-часовую онлайн-помощь.

x
Подробная информация о продукте
Стандартное время/крутящий момент 15 с 75 с/18 нм до 2500 нм/160 дюймов. Угол установки 360°
Входной сигнал 4-20 мА или 2-10 В / 1-5 В. Выходной сигнал 4–20 мА
Температура окружающей среды -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Общий вес От 2,5 кг до 20 кг
Мощность двигателя 10 Вт до 140 Вт Защитный класс IP67 NEMA4/4X
Источник питания 24VAC/110VAV/220VAC
Оставьте сообщение
Характер продукции

Защита от превышения крутящего момента с компактным интеллектуальным электрическим приводом/управление испытанием крутящего момента

Параметры DCL-05E ~ 250E.pdf

Особенности

  • Четверть оборота с механическими ограничениями
  • Интегральная конструкция двигателя/коробки управления/ корпуса для компактного исполнения всего привода
  • Защита от превышения крутящего момента с помощью функции испытания крутящего момента интеллектуального контроллера с полным конвейером
  • Высокопроизводительная электромагнитная связь с EFT, ESD и высоким напряжением, испытанным для контрольной группы
  • Тяжелый двигатель с защитой от тепловой перегрузки
  • Жесткий корпус из литого алюминия высокого давления с защитой от погодных условий IP67 и NEMA 4X
  • Индикатор положения клапана/плоский или выпуклый индикатор
  • Ручное переключение с помощью английского ключа или ручного колеса
  • Сертификация CSA по UL и стандарту CSA / CE / RoHS 3.0 прошла

Спецификация

Тип DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Сила AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Выходной момент 50 Нм 100 Нм 200 Нм 400 Нм 600 Нм 1000 Нм 2000 Нм 3000 Нм
Время действия 20S 30S 30S 30S 45S 30S 90S 110S
Угол поворота 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Мощность двигателя 10 Вт 25 Вт 40 Вт 90 Вт 90 Вт 120 Вт 140 Вт 140 Вт
Номинальный ток 1.50/0.24/0.16А 2.12/0.57/ 0.35А 3.65/0.65/ 0.37А 6.80/1.12/ 0.57А 6.80/1.18/ 0.60А 1.93/0.94А 1.75/0.96A 1.75/0.98А
Общая масса 2.5 кг 4.5 кг 9 кг 9.5 кг 10 кг 19 кг 19.5 кг 20 кг
Сигнал ввода 4-20mADC,1-5VDC,2-10VDC
Выпуск Сингал 4-20mADC
Основная ошибка не более ± 1%
Обратная ошибка не более 1%
Мертвое пространство 00,5% - 5,0% регулируемый
Характеристика амортизации 0 раз
Повторяющаяся ошибка в приводе ≤ 1%
Изоляционное сопротивление AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Класс выдержки напряжения AC24V:500VAC 1 минута AC110/220V:1500VAC 1 минута
Класс защиты IP67
Угол установки 360° под любым углом
Электрический интерфейс Два Watt-устойчивых соединителя кабеля G1/2, один для линии электропередачи и один для линии сигналов
Температура окружающей среды -20°C~+55°C
Факультативная функция Защита от перенапряжения/Огреватель для обезвоживания/Пассивный контактный выключатель/Индикатор купола/Ручка
Примечание Любой другой входный или выходный сигнал, пожалуйста, укажите в заказе.

Описание

DCL Smart Modulating Electric Actuator интегрирован с позиционирующим устройством электрической системы позиционирования (EPS),где угол вращения выходной приводной валы поддерживает точную линейную пропорциональную связь с входным сигналом управления, доступным в 420 мА, протоколы сигналов 2 ‰ 10 V или 1 ‰ 5 V.

Интеллектуальный контроллер также имеет функцию мониторинга тока двигателя в режиме реального времени.Контроллер запрограммирован отключить питание двигателя ровно через 3 секунды после обнаружения этого скачка токаЭто представляет собой электронный механизм защиты от перенапряжения, который обеспечивает превосходную точность по сравнению с традиционными механическими решениями защиты от перенапряжения.

Все приводы прошли строгие сертификационные испытания со стороны CSA, в полном соответствии с отраслевыми стандартами UL и CSA.Устойчивость непрерывного рабочего цикла для всей серии продукции превышает 70%Кроме того, система позиционирования EPS включает в себя функцию автоматической самокалибровки.который эффективно устраняет явление "охоты" (осцилляции вокруг установленного положения) и обеспечивает стандартный выходный сигнал для мониторинга положения в реальном времени.

Weather Proof 360° CSA Quarter Turn Electric Actuator Weather Proof 360° CSA Quarter Turn Electric Actuator
