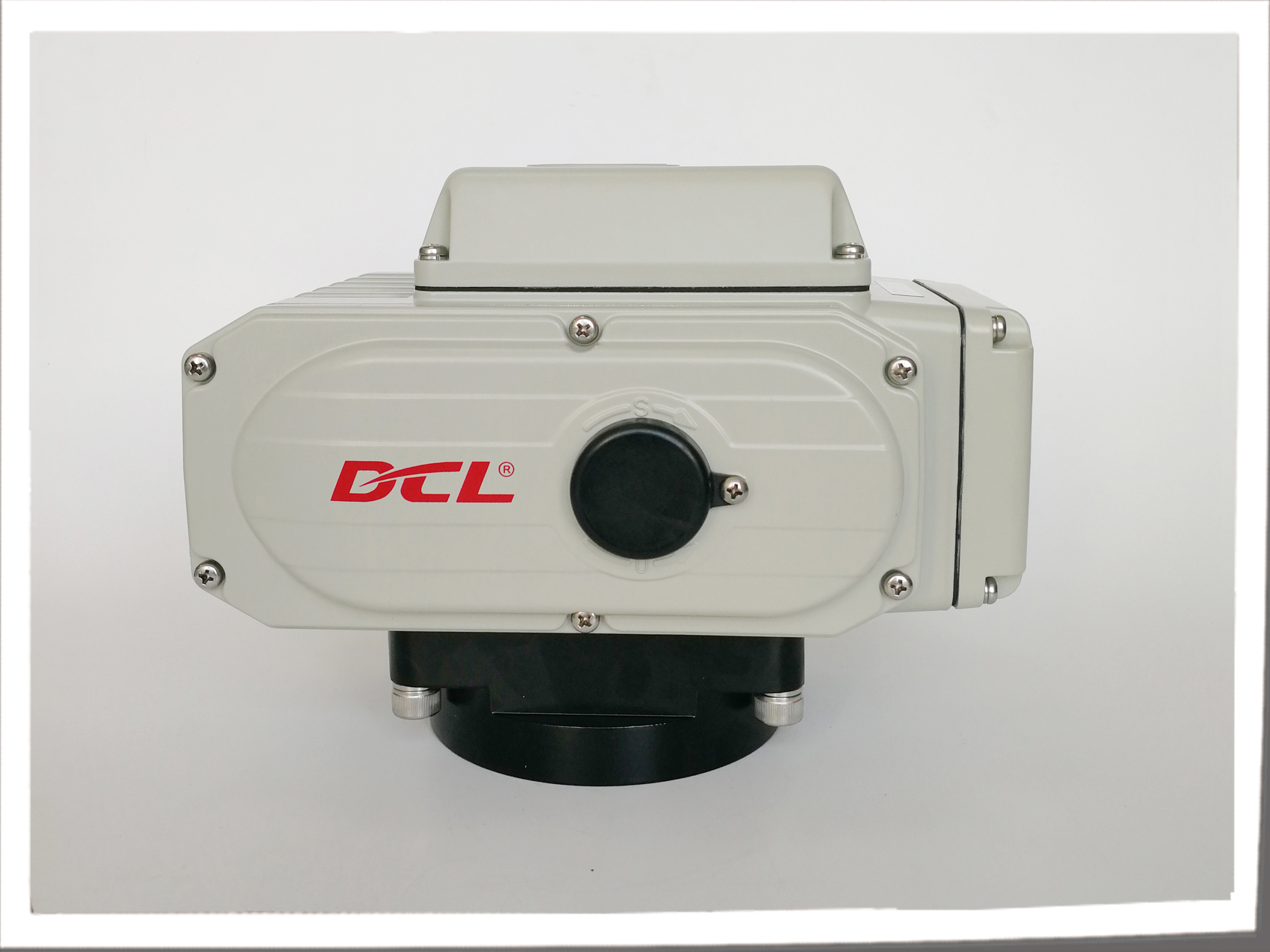

4-20 мА пост. тока, AC220В, 30 с, 200 Нм, IP67, Электрический привод с четвертьоборотным ходом
Подробная информация о продукте
| Источник питания | 24VAC/110VAV/220VAC/380VAC | Мощность двигателя | 6 Вт до 140 Вт |
|---|---|---|---|
| Стандартный крутящий момент | от 50 до 2500 Нм | Выходной сигнал | 4-20MADC |
| Входной сигнал | 4-20MADC/1-5VDC/2-10VDC | Стандартное время | 20-75 с |
| Защитный класс | IP67 NEMA4/4X | Общий вес | От 1,2 кг до 20 кг |
| Температура окружающей среды | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. | Угол установки | 360° |
| Выделить | 4-20mA DC электропривод,220V AC четвертьоборотный привод,IP67 водонепроницаемый электрический исполнитель |
||
Характер продукции
Четвертьоборотный электрический привод с пропорциональным управлением от внешних сигналов с блоком управления
Особенности
- Четвертьоборотный с пропорциональным управлением по входному управляющему сигналу, механические ограничения
- Полностью залитый многофункциональный интеллектуальный блок управления, устойчивый к вибрации и влаге
- Ведущая в мире способность защиты от помех, точность и чувствительность управления
- Функция самокалибровки и самодиагностики
- Уникальная интегральная конструкция двигателя/блока управления/корпуса с очень небольшим размером
- Высокопроизводительная электромагнитная совместимость с испытаниями EFT, ESD и высоковольтными импульсами для блока управления
- Водонепроницаемый корпус из алюминиевого сплава IP67 и NEMA 4X с 100% подводными испытаниями
- Коррозионная стойкость уровня C3 с испытанием соляным туманом в течение 1000 часов
- Мощный двигатель с защитой от тепловой перегрузки
- Стандартный многофланцевый монтаж клапана ISO5211
- Сертификат CSA в соответствии со стандартами UL и CSA / маркировка CE
Спецификация
| Тип | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| Питание | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| Выходной крутящий момент | 50 Нм | 100 Нм | 200 Нм | 400 Нм | 600 Нм | 1000 Нм | 2000 Нм | 3000 Нм |
| Время срабатывания | 20 с | 30 с | 30 с | 30 с | 45 с | 30 с | 90 с | 110 с |
| Угол поворота | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Мощность двигателя | 10 Вт | 25 Вт | 40 Вт | 90 Вт | 90 Вт | 120 Вт | 140 Вт | 140 Вт |
| Номинальный ток | 1,50/0,24/ 0,16 А | 2,12/0,57/ 0,35 А | 3,65/0,65/ 0,37 А | 6,80/1,12/ 0,57 А | 6,80/1,18/ 0,60 А | 1,93/0,94 А | 1,75/0,96 А | 1,75/0,98 А |
| Общий вес | 2,5 кг | 4,5 кг | 9 кг | 9,5 кг | 10 кг | 19 кг | 19,5 кг | 20 кг |
| Входной сигнал | 4-20 мА, 1-5 В пост. тока, 2-10 В пост. тока | |||||||
| Выходной сигнал | 4-20 мА | |||||||
| Основная погрешность | не более ±1% | |||||||
| Погрешность реципрокности | не более 1% | |||||||
| Мертвая зона | 0,5%-5,0% регулируемая | |||||||
| Характеристика демпфирования | 0 раз | |||||||
| Повторная погрешность привода | ≤1% | |||||||
| Сопротивление изоляции | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| Класс выдерживаемого напряжения | AC24V:500VAC 1 минута AC110/220V:1500VAC 1 минута | |||||||
| Класс защиты | IP67 | |||||||
| Угол установки | 360° под любым углом | |||||||
| Электрический интерфейс | Два водонепроницаемых кабельных разъема G1/2, один для линии питания и один для сигнальной линии | |||||||
| Температура окружающей среды | -20℃~+55℃ | |||||||
| Дополнительная функция | Защита от перегрузки по крутящему моменту / Осушитель / Пассивный контактный переключатель / Индикатор купола / Ручка | |||||||
| Примечание | Любой другой входной или выходной сигнал, необходимый, пожалуйста, укажите в заказе на покупку. | |||||||
Описание
Интеллектуальные электрические приводы DCL оснащены регулируемой в полевых условиях мертвой зоной, ключевым параметром, который определяет чувствительность устройства к входным управляющим сигналам. Более узкая мертвая зона обеспечивает более высокую чувствительность, но повышенная чувствительность не всегда выгодна.
В сценариях, когда входные сигналы подвержены внешним помехам, более широкая мертвая зона эффективно предотвращает частые ложные срабатывания, продлевая срок службы привода и повышая эксплуатационную стабильность. И наоборот, для применений, требующих точного управления с чистыми, свободными от помех входными сигналами, более узкая мертвая зона является идеальным выбором.
Люфт шестерен, особенно точность обработки червячных передач, является еще одним критическим фактором, влияющим на точность позиционирования клапана. Команда Special Quality Engineering (SQE) DCL обеспечивает бескомпромиссное качество шестерен, используя профессиональное испытательное оборудование для проверки всех компонентов поставщиков. Мы также применяем специальные конструктивные особенности и строгий контроль процесса сборки, чтобы исключить колебания шестерен и минимизировать эксплуатационный шум в различных условиях нагрузки. Благодаря этим строгим стандартам DCL установила отраслевой эталон для компактных электрических приводов в Китае.
Все приводы прошли строгие испытания сертификации CSA, полностью соответствующие стандартам UL и CSA. Вся серия продуктов имеет номинальный рабочий цикл более 70%. Система самокалибровки EPS эффективно устраняет «поиск» положения и обеспечивает стандартный выходной сигнал для мониторинга положения в реальном времени в качестве функции по умолчанию.
