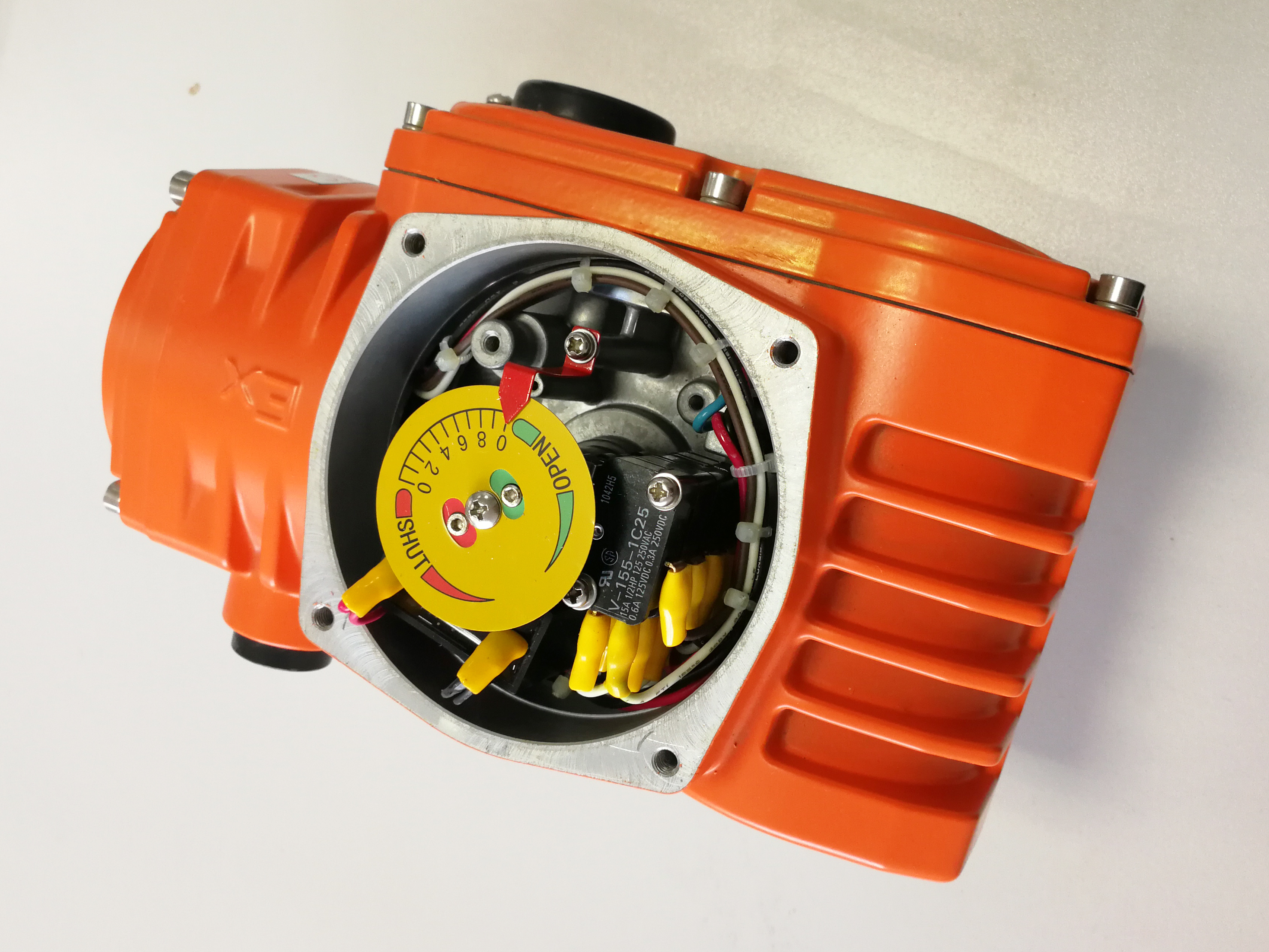

Четвертьоборотный привод 30S 100Нм 90° CSA взрывозащищенный электрический
| Место происхождения | УХАНЬ, КИТАЙ |
|---|---|
| Фирменное наименование | DCL |
| Сертификация | CE/ROHS/CSA/IP68/IECEx/ATEX/UL |
| Номер модели | DCL-Ex10/Ex20/Ex40/Ex60 |
| Количество мин заказа | 1 шт. |
| Упаковывая детали | Картон/поддон |
| Время доставки | 7 рабочих дней |
| Условия оплаты | D/P, T/T, Western Union, MoneyGram |
| Поставка способности | 2000pcs/месяц |
Подробная информация о продукте
| Стандартный крутящий момент | 100 нм до 600 нм | Стандартное время | 30-45 с |
|---|---|---|---|
| Общий вес | От 5 кг до 10 кг | Источник питания | 24VAC/110VAV/220VAC/380VAC/24VDC |
| Мощность двигателя | 15 Вт до 90 Вт | Температура окружающей среды | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Угол установки | 360° | Герметизируя ранг | IP68 NEMA4X |
| Выделить | Четверть оборота взрывозащитного привода,90-градусный электрический привод с гарантией,Привод 100 Нм |
||
Характер продукции
DCL-Ex10 Ex20 dimension and parameters.pdf
Электрический взрывозащищенный привод с защитой от перегрузки по крутящему моменту в компактном исполнении
Особенности
- Четвертьоборотная работа с механическими ограничениями
- Мощный двигатель с тепловой защитой от перегрузки
- Прочный корпус из алюминиевого сплава IP68/NEMA 4X с порошковым покрытием
- Взрывозащищенность ExdIICT4 для зонной системы и Group C, D T4 для дивизионной системы
- Доступна защита от перегрузки по крутящему моменту
- Опционально доступен антиконденсационный нагреватель
- Стандартная прямая установка ISO5211
- Ручное управление с помощью шестигранного ключа или маховика
- Сертификация CSA
Описание
Взрывозащищенный электрический привод DCL может быть интегрирован с функцией защиты от перегрузки по крутящему моменту. В нем используются дисковые пружины немецкого производства, характеризующиеся сверхдлительным сроком службы и минимальной деформацией даже при частом сжатии, чтобы обеспечить стабильность настройки защиты от перегрузки по крутящему моменту и отсутствие дрейфа после длительной работы.
Подходит для более 90% взрывоопасных газовых сред (за исключением применения в угольных шахтах), этот привод оснащен огнестойкими двигателями и электронными компонентами. Точность обработки всех сопрягаемых поверхностей подвергается строгому контролю и проверке со стороны поставщика, гарантируя, что взрывобезопасные зазоры достаточно узки для удержания внутренних искр. Его алюминиевый корпус отлит под давлением с использованием оборудования большей тоннажности, чем стандартные электрические приводы, что приводит к более плотной структуре, способной выдерживать гораздо большее взрывное давление.
Привод прошел испытания CSA в соответствии со стандартами UL и CSA, соответствуя как системе классификации зон, так и системе классификации подразделений для опасных зон.
Спецификация:
| Тип | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
| Питание | AC110V/AC220V | ||||
| Выходной крутящий момент | 50 Нм | 100 Нм | 200 Нм | 400 Нм | 600 Нм |
| Время срабатывания | 20 с | 30 с | 30 с | 30 с | 45 с |
| Угол поворота | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Мощность двигателя | 10 Вт | 25 Вт | 40 Вт | 90 Вт | 90 Вт |
| Номинальный ток | 0,24/0,15 А | 0,57/0,30 А | 0,63/0,35 А | 1,12/0,64 А | 1,18/0,67 А |
| Общий вес | 3,0 кг | 5,0 кг | 5,5 кг | 9,5 кг | 10,0 кг |
| Входной сигнал | 4-20 мА, 1-5 В постоянного тока, 2-10 В постоянного тока | ||||
| Выходной сигнал | 4-20 мА | ||||
| Основная погрешность | не более ±1% | ||||
| Погрешность повторения | не более 1% | ||||
| Мертвая зона | 0,5%-5,0% регулируется | ||||
| Характеристика демпфирования | 0 раз | ||||
| Повторная погрешность в приводе | ≤1% | ||||
| Сопротивление изоляции | 100 МОм/500 В постоянного тока | ||||
| Класс выдерживаемого напряжения | 1500 В переменного тока 1 минута | ||||
| Класс защиты | IP68 | ||||
| Степень взрывозащиты | Exd II CT4Gb | ||||
| Угол установки | 360° под любым углом | ||||
| Электрический интерфейс |
2 взрывозащищенных разъема M20*1,5, клиенты должны установить соответствующий взрывозащищенный кабельный разъем при использовании в соответствии с выбранным кабелем. |
||||
| Температура окружающей среды | -20℃~+60℃ | ||||
| Дополнительная функция | Защита от перегрузки по крутящему моменту/Осушитель/Пассивный контактный переключатель | ||||
| Примечание | Любой другой входной или выходной сигнал, необходимый, пожалуйста, укажите в заказе. | ||||
