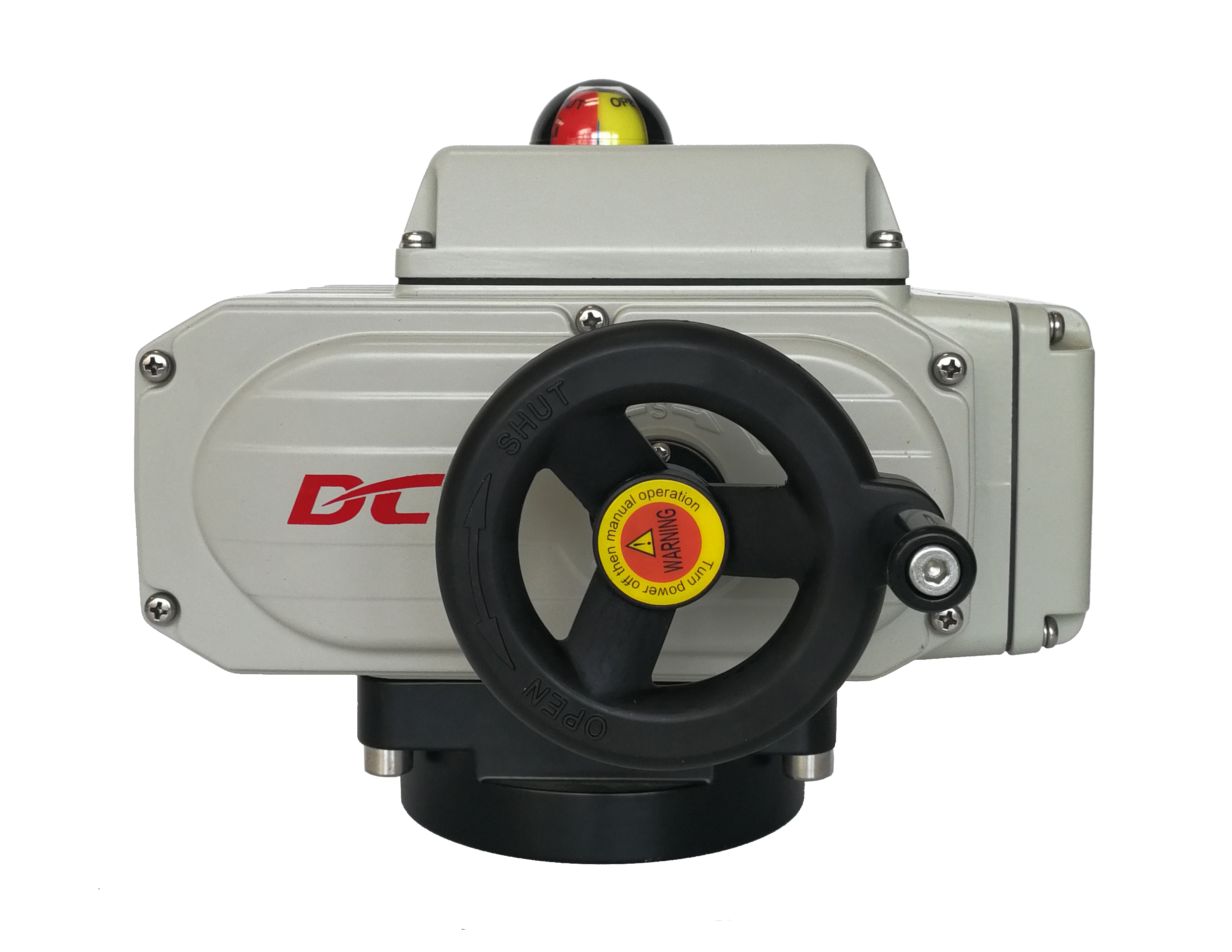

400 Нм AC380V CSA 9,5 кг компактный приводящий

Особенности

• Работа на четверть поворота с механическими ограничениями
• Прочный водонепроницаемый корпус из литого алюминия IP67/100% испытание под водой
• Два вспомогательных переключателя для подтверждения положения клапана
• Визуальный индикатор положения клапана/плоский или выпуклый
• Ручное управление/руковое колесо необязательно
• Электронный нагревательный компонент PTC, необязательный для антиконденсации
• Защита от тепловой перегрузки тяжеловесный двигатель с защитой от перегрева PTC
• Самозаключающийся червь передачи делает привода остается в его последней позиции при потере мощности
• Защита от превышения крутящего момента является необязательной для приводов с крутящим моментом более 100 Нм
• Кнопка локального отключения аварийного питания необязательна
• CSA сертифицирован по стандарту UL/маркировке CE

Описание

Электрические приводы общей серии DCL, как правило, используются для работы устройств четверти оборота, таких как клапаны-бабочки, шаровые клапаны, амортизаторы или раскачивающиеся руки.двигатель приводит в действие полностью металлическую коробку передач, конечным этапом которой является набор червяков; выходный вал вращается на 90°, и внутренние винты запускают ограничительные переключатели, чтобы автоматически остановить двигатель в конце пути.двигатель вращается в противоположном направлении, чтобы вернуть выход в первоначальное положение.

Все приводы DCL используют специально сформулированное медное (бронзовое) колесо червя, отливое в виде монолитного блока, а не просто покрытого поверхностью.устойчивость к износу, и общей долговечности.

В типичных электрических приводах наиболее уязвимым компонентом является конечная стадия червяка или спираль, потому что он находится ближе всего к выходу и поэтому выдерживает наибольший крутящий момент и трение.Другими словами..., конструкция и материал червяного механизма решающим образом определяют срок службы привода.

DCL улучшает продолжительность жизни двумя способами:

• Дизайн большого радиуса (длинного рукава) червяного колеса ?? увеличивая эффективный радиус, для данного крутящего момента радиальная сила на зубы передач уменьшается,тем самым снижая нагрузку на каждый зуб и уменьшая износ и усталость.

• Использование цельного бронзового (медно-сплавного) червяного колеса, а не только покрытого ∙ это исключает риск износа или отслаивания покрытия.хорошая сходность при скользящем контакте, и стабильное поведение трения в течение длительного срока службы.

В результате, комбинация DCL с большим диаметром, полное бронзовое колесо червя, соединенное с надлежащим образом закаленным и точно обработанным валом червя, обеспечивает надежное, долговечноенизкошумная передача с значительно увеличенным сроком службы по сравнению с приводами, использующими покрытые или недостаточно большие передачи;.

Спецификация
