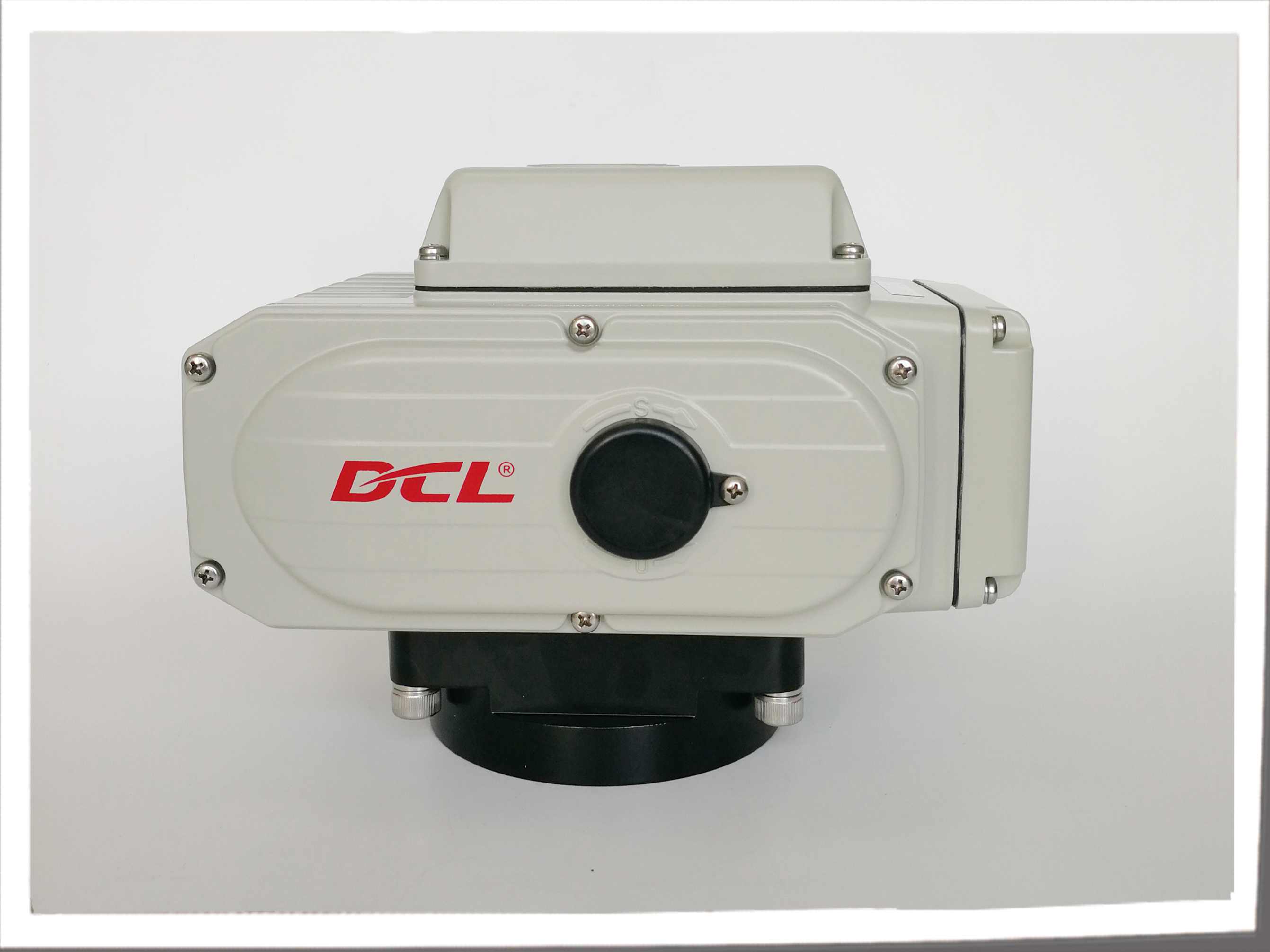

Четверть поворота 4-20mADC Периодический моторизованный клапанный приводящий

  • Quarter Turn 4-20mADC Intermittent Motorized Valve Actuator
Место происхождения УХАНЬ, КИТАЙ
Фирменное наименование DCL
Сертификация CE/ROHS/CSA/IP67
Номер модели DCL E модель
Количество мин заказа 1 шт.
Упаковывая детали Коробка/поддон
Время доставки 7 рабочих дней
Условия оплаты D/P, T/T, Western Union, MoneyGram
Поставка способности 5000 шт/месяц
Подробная информация о продукте
Стандартное время/крутящий момент 20 с 75 с/50 нм до 2500 нм/442in.lbs до 22125in.lbs Угол установки 360°
Входной сигнал 4-20MADC/1-5VDC/2-10VDC Выходной сигнал 4-20MADC
Источник питания 24VAC/110VAV/220VAC Общий вес От 2,5 кг до 20 кг
Мощность двигателя 10 Вт до 140 Вт температура окружающей среды -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Степень защиты IP67 NEMA4/4X
Выделить

Моторизированный клапанный приводы 4-20mA

,

Квартальный приводной механизм с гарантией

,

Сдвигатель клапана с перерывной работой
Оставьте сообщение
Характер продукции
S4 с периодической рабочей силой на четверть оборота с работой 1200 раз в час

Параметры DCL-05E ~ 250E.pdf

Описание

DCL модулирующие приводы: разработанные для высокой точности

Модулирующие электрические приводы DCL предназначены для:S4 Периодическая периодическая работаВ условиях высокой точностиХимическая переработка и пищевые продукты и напитки, где регулирование потока требует постоянной регулировки, частота запуска привода является исключительно высокой.

В отличие от стандартных конструкций, где частое запуск приводит к быстрому накоплению тепла и тепловому отключению, приводы DCL имеютдвигатели высокого крутящего моментаМинимизируя воздействие стартового тока, мы гарантируем стабильную работу без запуска защит от перегрева или снижения температуры оболочки.Наши приводы достигают лидирующих в отрасли1200 стартов в час, обеспечивающий необходимую надежность для самых требовательных циклов управления.сертифицированный CSAчтобы соответствовать стандартам UL и CSA.

Тип DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-160E DCL-250E
Сила AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Выходной момент 50 Нм 100 Нм 200 Нм 400 Нм 600 Нм 1000 Нм 1600 Нм 2500 Нм
Время действия 20S 30S 30S 30S 45S 30S 48S 75S
Угол поворота 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Мощность двигателя 10 Вт 25 Вт 40 Вт 90 Вт 90 Вт 120 Вт 140 Вт 140 Вт
Номинальный ток 1.50/0.24/0.16А 2.12/0.57/ 0.35А 3.65/0.65/ 0.37А 6.80/1.12/ 0.57А 6.80/1.18/ 0.60А 1.93/0.94А 1.75/0.96A 1.75/0.98А
Общая масса 2.5 кг 4.5 кг 9 кг 9.5 кг 10 кг 19 кг 19.5 кг 20 кг
Сигнал ввода 4-20mADC,1-5VDC,2-10VDC
Выпуск Сингал 4-20mADC
Основная ошибка не более ± 1%
Обратная ошибка не более 1%
Мертвое пространство 00,5% - 5,0% регулируемый
Характеристика амортизации 0 раз
Повторяющаяся ошибка в приводе ≤ 1%
Изоляционное сопротивление AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Класс выдержки напряжения AC24V:500VAC 1 минута AC110/220V:1500VAC 1 минута
Класс защиты IP67
Угол установки 360° под любым углом
Электрический интерфейс Два Watt-устойчивых соединителя кабеля G1/2, один для линии электропередачи и один для линии сигналов
Температура окружающей среды -20°C~+55°C
Факультативная функция Защита от перенапряжения/Огреватель для обезвоживания/Пассивный контактный выключатель/Индикатор купола/Ручка
Примечание Любой другой входный или выходный сигнал, пожалуйста, укажите в заказе.
Особенности
  • Работа на четверть поворота с модуляцией, управляемой входным сигналом 4-20mA/1-5V/2-10V
  • Положение выходного привода привода пропорционально входному сигналу
  • Умный полный горшок контрольный пакет расположен внутри привода с интегральной конструкции
  • Частота запуска до 1200 раз в час и более 200 000 раз запуска при полной номинальной нагрузке
  • IP 67 и Тип 4X корпус из литого алюминиевого сплава с уплотнением NBR
  • Выходный сигнал 4-20mA для положения клапана
  • Ручное переключение
  • Сертификат CSA по UL 429 и маркировка CSA C22.2/CE
