Электрический позиционирующий привод с четвертью оборота 400 Нм 30 с

  • Electric Positioning 400Nm 30S Quarter Turn Actuator
Место происхождения УХАНЬ, КИТАЙ
Фирменное наименование DCL
Сертификация CE/ROHS/CSA/IP67
Номер модели DCL E модель
Количество мин заказа 1 шт.
Упаковывая детали Коробка/поддон
Время доставки 7 рабочих дней
Условия оплаты D/P, T/T, Western Union, MoneyGram
Поставка способности 5000ПК/месяц
Подробная информация о продукте
Название продукта Квартал поворотный электрический привод Мощность двигателя 6 Вт до 140 Вт
Степень защиты IP67 NEMA4/4X особенность коррозионностойкий привод
С Система электрического позиционирования Общий вес От 1,2 кг до 20 кг
температура окружающей среды -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Цвет Серый/черный или индивидуальный
Выделить

Электрический привод с четвертью оборота 400 Нм

,

Умный электрический позиционирующий привод

,

Привод с четвертью оборота 30 с с гарантией
Оставьте сообщение
Характер продукции

Параметры DCL-05E~250E.pdf

Коррозионностойкий электропривод с четвертью оборота и системой электрического позиционирования

Спецификация

Тип DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Питание AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Выходной крутящий момент 50 Нм 100 Нм 200 Нм 400 Нм 600 Нм 1000 Нм 2000 Нм 3000 Нм
Время срабатывания 20 сек 30 сек 30 сек 30 сек 45 сек 30 сек 90 сек 110 сек
Угол поворота 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Мощность двигателя 10 Вт 25 Вт 40 Вт 90 Вт 90 Вт 120 Вт 140 Вт 140 Вт
Номинальный ток 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Общий вес 2.5 кг 4.5 кг 9 кг 9.5 кг 10 кг 19 кг 19.5 кг 20 кг
Входной сигнал 4-20 мА пост. тока, 1-5 В пост. тока, 2-10 В пост. тока
Выходной сигнал 4-20 мА пост. тока
Базовая погрешность не более ±1%
Повторяющаяся погрешность не более 1%
Мертвая зона регулируемая 0,5%-5,0%
Характеристика демпфирования 0 раз
Повторяющаяся погрешность привода ≤1%
Сопротивление изоляции AC24V:100 МОм/250VDC AC110/220V:100 МОм/500VDC
Класс изоляции по напряжению AC24V:500VAC 1 минута AC110/220V:1500VAC 1 минута
Класс защиты IP67
Угол установки 360° под любым углом
Электрический интерфейс Два водонепроницаемых кабельных разъема G1/2, один для линии питания и один для сигнальной линии
Температура окружающей среды -20°C~+55°C
Дополнительные функции Защита от перегрузки по крутящему моменту/Нагреватель для осушения/Пассивный контактный переключатель/Индикатор купола/Рукоятка
Примечание Любые другие необходимые входные или выходные сигналы должны быть указаны в заказе.

Особенности

  • Уникальная интегрированная конструкция двигателя/блока управления/корпуса с очень малым размером и привлекательным внешним видом
  • 1000 часов испытаний в солевом тумане и коррозионная стойкость уровня C3
  • Индикатор положения клапана/плоский или выпуклый индикатор
  • Четверть оборота с пропорциональным управлением входным сигналом, механические ограничители
  • Защита от перегрузки по крутящему моменту с помощью функции тестирования крутящего момента интеллектуального полностью герметичного контроллера
  • Двигатель для тяжелых условий эксплуатации с защитой от тепловой перегрузки
  • Все металлические шестерни с самоблокирующимся червячным редуктором
  • Автоматическая калибровка со стандартным непрерывным выходным сигналом положения
  • Множественные входные сигналы, переключаемые в одном интеллектуальном блоке управления
  • Полностью герметичный контроллер в корпусе из эпоксидной смолы, устойчивый к вибрации и влаге
  • Стандартное многофланцевое крепление клапана ISO5211
  • Ручное управление с помощью ключа или маховика
  • Сертифицировано CSA/соответствует UL/имеет маркировку CE/протестировано RoHS 3.0

Описание

Модулирующие электроприводы DCL оснащены компактным интеллектуальным контроллером, который поддерживает несколько вариантов входных сигналов для удовлетворения различных требований применения.

Стандартные входные сигналы включают 4–20 мА и 2–10 В, с возможностью специальных конфигураций для 4–20 мА и 1–5 В.

В отраслях, где существуют двойные стандарты сигналов или требуется модернизация системы, интеллектуальные модулирующие приводы DCL могут быть заменены напрямую без изменения существующей системы управления, обеспечивая бесшовную интеграцию и экономическую эффективность.

Все приводы проходят строгие испытания и сертифицированы CSA в соответствии со стандартами UL и CSA.

Они способны выполнять до 1200 пусков в час и более 200 000 полных рабочих циклов в течение срока службы при номинальных условиях крутящего момента.

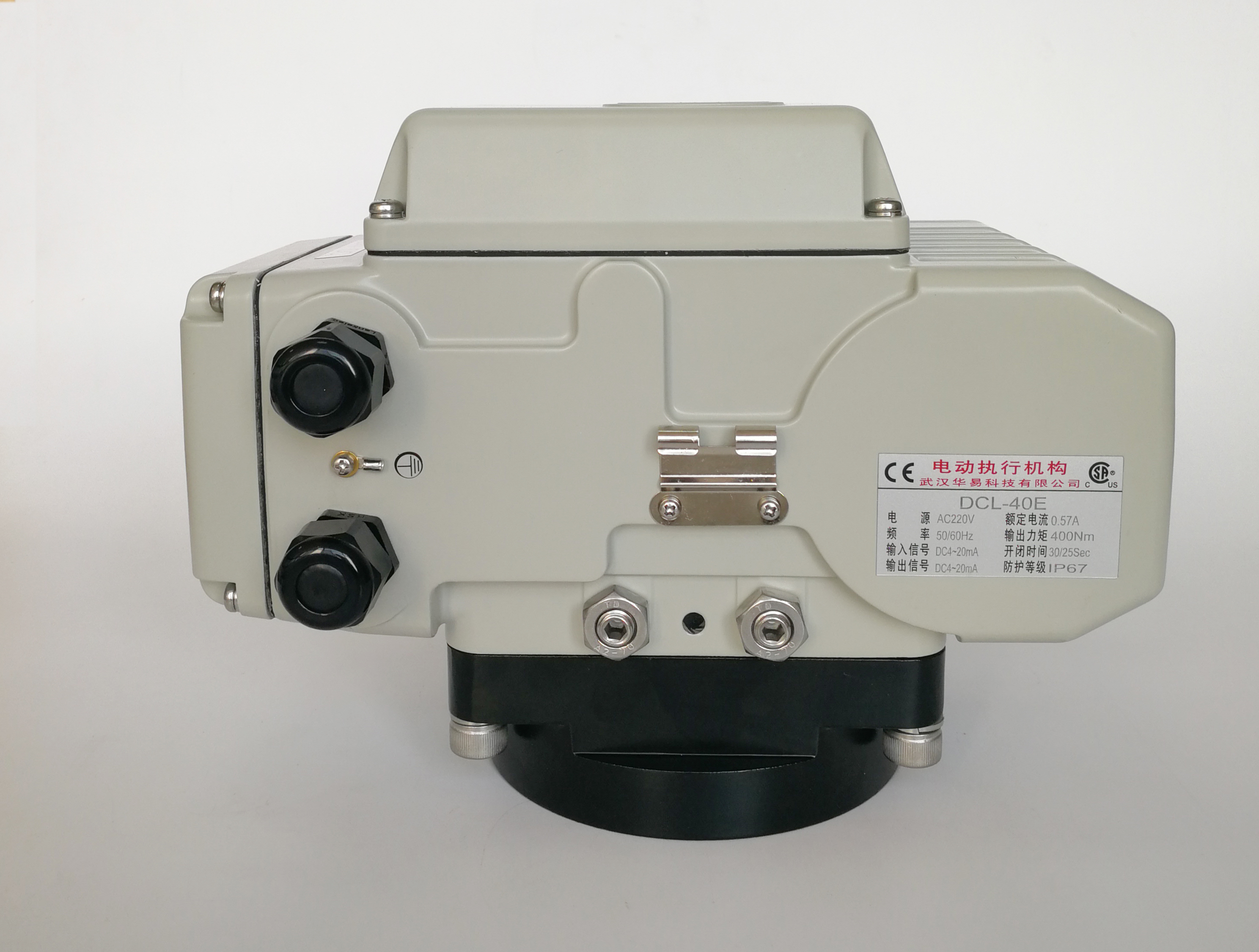

Электрический позиционирующий привод с четвертью оборота 400 Нм 30 с 0

Электрический позиционирующий привод с четвертью оборота 400 Нм 30 с 1
