Ультракомпактный электрический привод с четвертью оборота AC24VDC/CSA

  • CE/CSA Ultra Small Electric AC24VDC Quarter Turn Actuator
Место происхождения УХАНЬ, КИТАЙ
Фирменное наименование DCL
Сертификация CE/ROHS/CSA/IP67
Номер модели DCL-02G
Количество мин заказа 1 шт.
Упаковывая детали Коробка/поддон
Время доставки 7 рабочих дней
Условия оплаты D/P, T/T, Western Union, MoneyGram
Поставка способности 5000 шт/месяц
Подробная информация о продукте
Стандартное время/крутящий момент 15 с/18 нм Необязательное время/крутящий момент 7S/9NM 60S/18NM
Общий вес 1,2 кг Источник питания 24VDC / 12VDC необязательно
Мощность двигателя 8 Вт температура окружающей среды -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Угол установки 360° Степень защиты IP67 NEMA4/4X
Выделить

Ультрамаленький четверть поворотный приводной механизм

,

Привод с четвертью оборота на 24 В постоянного тока

,

Привод с четвертью оборота
Оставьте сообщение
Характер продукции
24VDC/12VDC корпус из алюминиевого сплава сверхмаленький электрический квартальный поворотный исполнитель

Размеры и параметры DCL-02.pdf

Особенности
  • Стандартный четверть поворота, угол поворота меньше 360° необязательно
  • Двигатель для щетки с постоянным магнитом из редкоземельных материалов, идеальная надежность, очень низкое повышение температуры во время работы
  • Водонепроницаемое покрытие корпуса с классом IP67 для использования в помещениях и на улице
  • Еще два переключателя для подтверждения положения клапана
  • Самозаключение при отключении
  • Сильная передача с мягкими нитрирующими металлическими передачами
  • Ручная работа с ручкой
  • Маркировка CE/проверка RoHS 3/перечень CSA
Описание

DCL-02G широко применяется в высокобезопасной промышленной среде, где требуется безопасное питание 24VDC или 12VDC.Конструкция низкого напряжения эффективно исключает риск возникновения электрошока высокого напряжения, обеспечивая максимальную безопасность персонала на месте.

Действующий механизм оснащен двигателем с постоянным магнитом из редкоземельных элементов, обеспечивающим значительно более сильный магнитный поток по сравнению с обычными ферритовыми магнитными двигателями.Это позволяет более высокий выход крутящего момента в более компактной структуре, достигая превосходной плотности мощности.

В отличие от типичных двигателей постоянного тока, которые испытывают снижение скорости при большой нагрузке или превышение скорости при легкой нагрузке,DCL-02G поддерживает стабильную рабочую скорость даже в условиях колебания нагрузкиЭто обеспечивает плавное управление клапаном, минимальное воздействие вибрации и заметно низкое повышение температуры во время работы.

Результатом является надежная, эффективная и безопасная работа в сложных условиях.

Параметры производительности
Параметры производительности
Тип DCL-02 DCL-MZZ ((неоднократные повороты)
Сила DC24V AC24V AC110V AC220V DC24V
Мощность двигателя 8W 6W 6W 6W 20 Вт
Номинальный ток 0.7А 1.3А 0.3А 0.15А 1.1А
Стандартное время/крутящий момент 15S/18Nm 18 Нм
Необязательное время/крутящий момент 7S/9Nm 60S/18Nm 　
Угол поворота или повороты 0 ¢ 900 3 р/мин
Доступная схема управления Тип G Тип A,B Тип A,B,E, 　
Общая масса 1.2 кг
Изоляционное сопротивление 100MΩ/250VDC 100MΩ/500VDC 100MΩ/250VDC
Класс выдержки напряжения 500ВАК 1 минута 1500VAC 1 минута 500ВАК 1 минута
Класс защиты IP67
Угол установки 3600под любым углом
Электрический интерфейс 7-ядерный кабель для подключения
Температура окружающей среды -25°+55°С
Зажигалка 2А 3А 1А 1А 2А

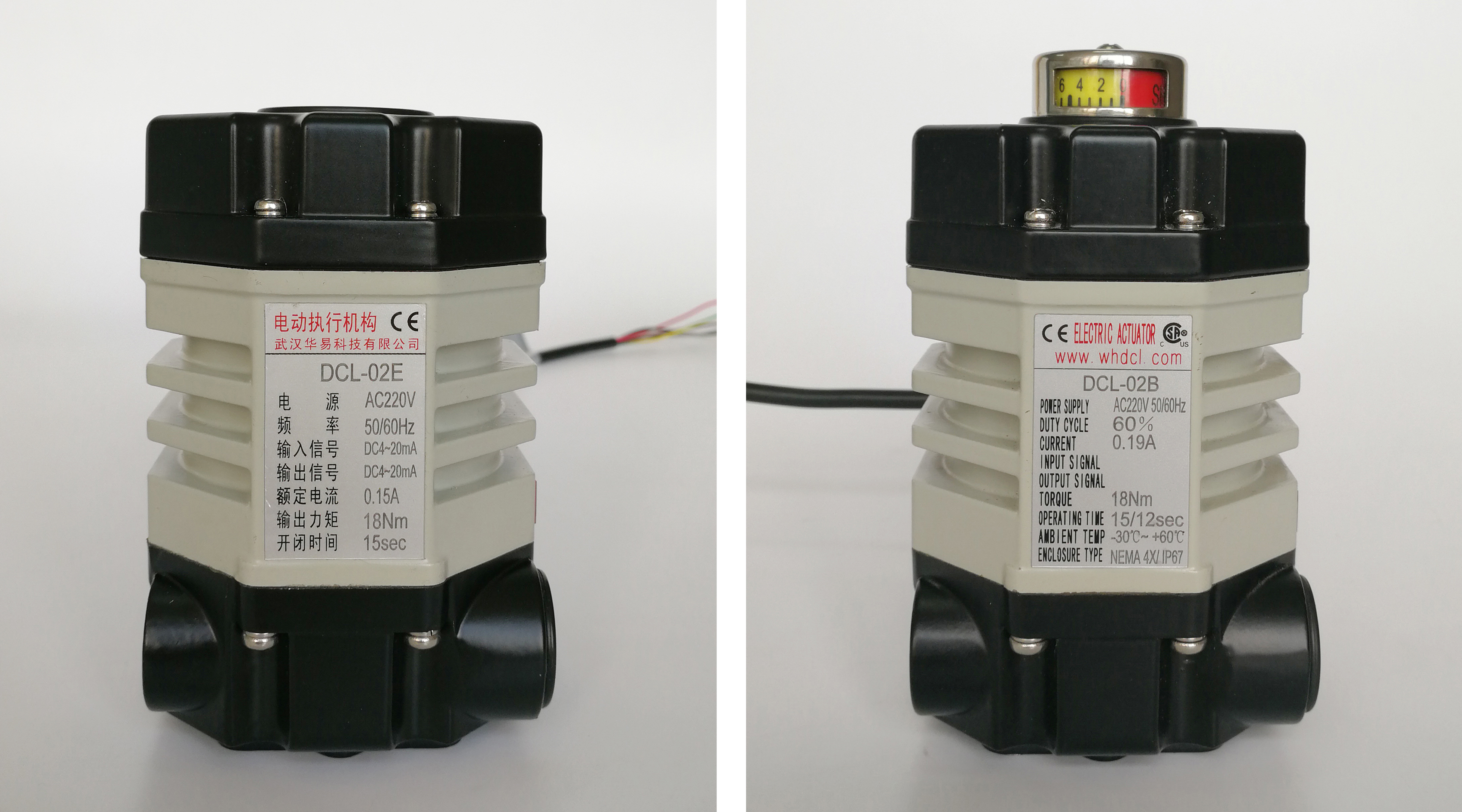

Ультракомпактный электрический привод с четвертью оборота AC24VDC/CSA 0
