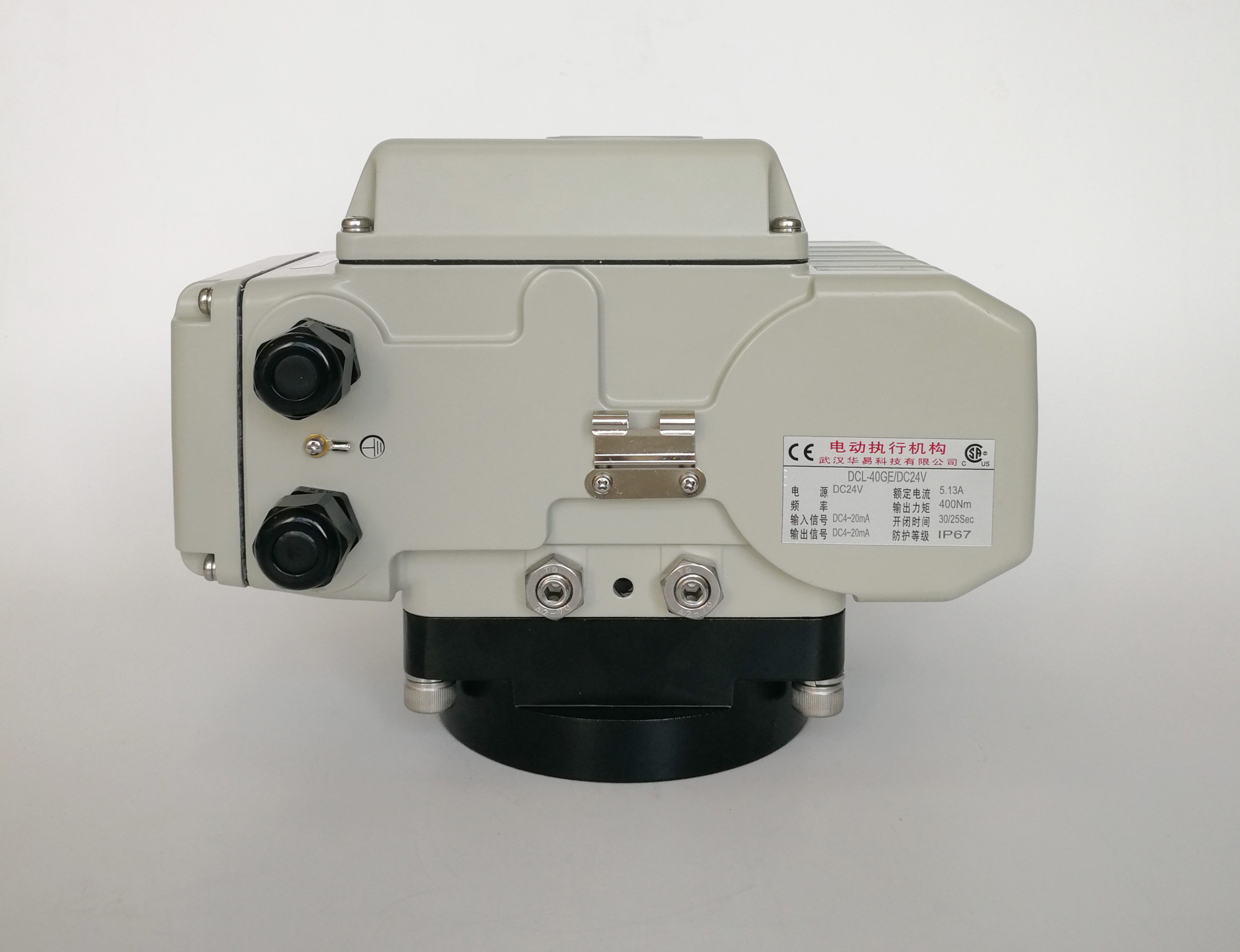

IP67 CE Модулирующий DC24V Бесчепочный электрический приводной механизм

  • IP67 CE Modulating DC24V Brushless Quarter Turn Electric Actuator
Место происхождения УХАНЬ, КИТАЙ
Фирменное наименование DCL
Сертификация CE/ROHS/CSA/IP67
Номер модели DCL-10GE/40GE
Количество мин заказа 1 шт.
Упаковывая детали Коробка/поддон
Время доставки 7 рабочих дней
Условия оплаты D/P, T/T, Western Union,
Поставка способности 5000 шт/месяц
Подробная информация о продукте
Время действия 15 с/30 с Выходной крутящий момент 0-600 Нм
Входной сигнал 4-20MADC Выходной сигнал 4-20MADC
Источник питания 24 В постоянного тока Угол установки 360°
Мощность двигателя 30 Вт/70 Вт Общий вес 4,5 кг/9,5 кг
температура окружающей среды -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. Степень защиты IP67 NEMA4/4X
Выделить

IP67 водонепроницаемый электрический исполнитель

,

Бесщеточный привод четверть оборота на 24 В постоянного тока

,

Сертифицированный модулирующий приводы CE
Оставьте сообщение
Характер продукции
Модулируемый электропривод постоянного тока без щеток с четвертью оборота

DCL-10GE 40GE размеры и параметры.pdf

Особенности
  • Крутящий момент может быть точно установлен в определенном диапазоне
  • Двигатель постоянного тока без щеток для тяжелых условий эксплуатации с низким повышением температуры, более длительным сроком службы, обеспечивающий высокий пусковой крутящий момент и очень малую инерционную силу
  • Управление тестированием крутящего момента и защита от перегрузки по току
  • Компактный интеллектуальный пропорциональный сервоконтроллер в герметичном пластиковом корпусе
  • Прочный корпус из алюминиевого сплава со степенью защиты IP 67, защита от пыли и воды
  • Ручное управление
  • Прямая установка по стандарту ISO5211
  • Сертифицировано UL/CSA/CE/RoHS 3
Описание

DCL-10GE/40GE питается от сети 24 В постоянного тока и пропорционально управляется входным сигналом 4-20 мА или 2-10 В. Интегрированный бесщеточный двигатель постоянного тока предлагает значительные преимущества для применений с приводами. Благодаря ротору с постоянными магнитами повышение температуры двигателя на 20 °C ниже, чем у стандартного двигателя переменного тока, что обеспечивает минимальное тепловыделение даже при частых пусках. Разработанный с высоким пусковым моментом и высокой перегрузочной способностью, привод может выдерживать до 1200 операций в час.

Кроме того, бесщеточный двигатель постоянного тока работает без механического трения и оснащен обратным электромагнитным торможением. Для повышения точности позиционирования (с погрешностью менее ±1%) и снижения вибрации двигатель автоматически замедляется при приближении к целевой уставке.

В случае заклинивания клапана, требующего крутящего момента выше нормального, привод серии GE использует интеллектуальную функцию восстановления: он автоматически немного реверсирует, затем вращается вперед на более низкой скорости и с более высоким крутящим моментом, чтобы преодолеть препятствие, пока клапан не начнет плавно двигаться с нормальной рабочей скоростью.

Параметры производительности
Тип DCL-10GE DCL-40GE

DC24V±10% DC24V±10%
Мощность двигателя 30 Вт 70 Вт
Максимальный ток 3,3 А 1,8 А 8,9 А 6,6 А
Время срабатывания 15 с 30 с 15 с 30 с
Выходной крутящий момент 0~100 Нм опционально 100~400 Нм опционально 100~600 Нм опционально
Общий вес 4,5 кг 9,5 кг
Входной сигнал 4~20 мА постоянного тока
Выходной сигнал 4~20 мА постоянного тока
Базовая погрешность не более ±1%
Повторяющаяся погрешность Не более 1%
Мертвое пространство 0,5~5,0% регулируемое
Характеристика демпфирования 0 раз
Повторяющаяся погрешность привода ≤1%
Угол поворота 0~900 регулируемый
Изоляционное сопротивление 100 МОм/250 В постоянного тока
Класс напряжения изоляции 500 В переменного тока, 1 минута
Класс защиты IP67
Угол установки 3600 под любым углом
Электрический интерфейс Два водонепроницаемых кабельных разъема G1/2, один для линии питания и один для сигнальной линии
Температура окружающей среды -25~+55 °C
Дополнительная функция Нагреватель/Пассивный контактный переключатель/Купольный индикатор
