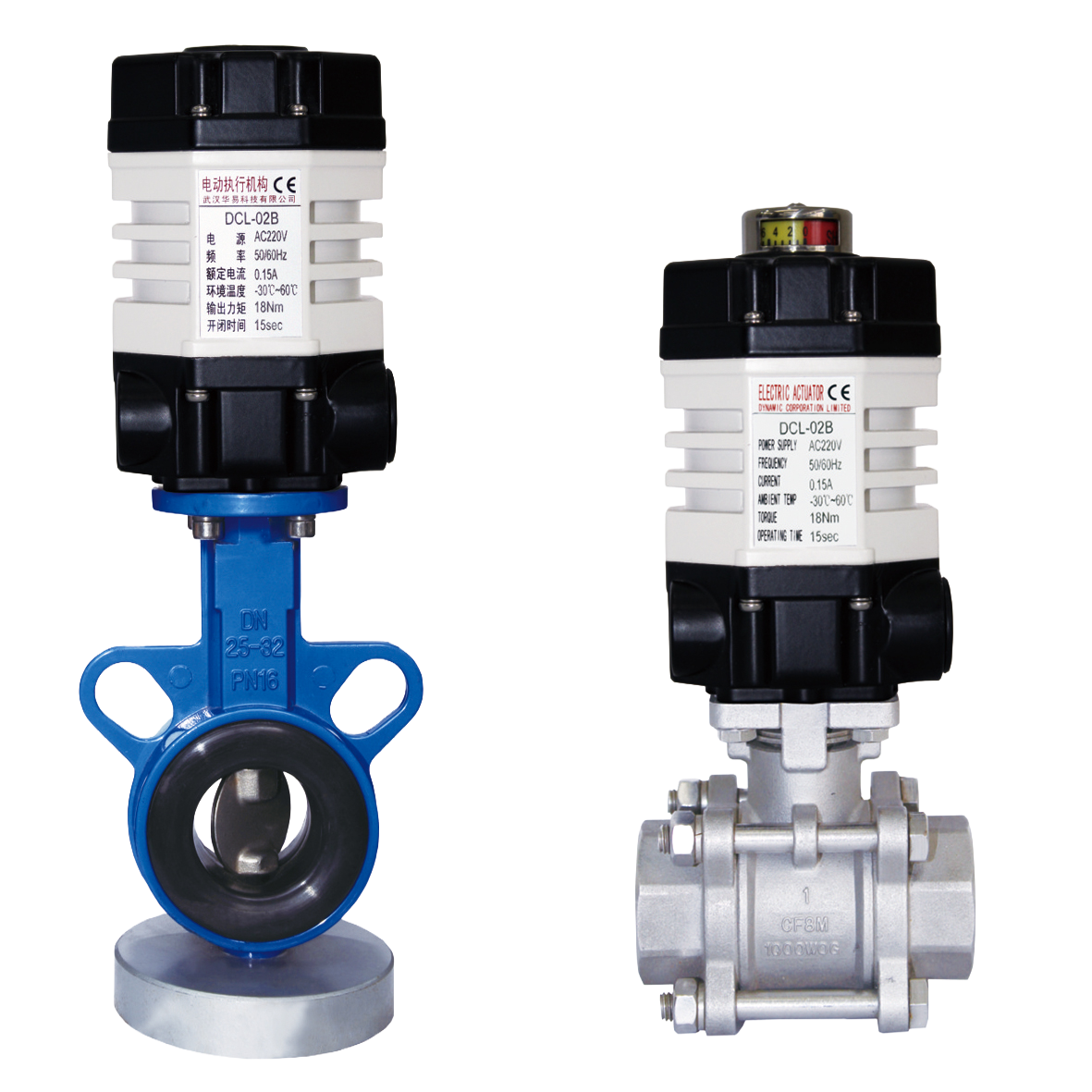

Миниатюрный привод клапана Super Torque 7S 9Нм DC24V
Подробная информация о продукте
| Стандартное время/крутящий момент | 15 с/18 нм | Необязательное время/крутящий момент | 7S/9NM 60S/18NM |
|---|---|---|---|
| Общий вес | 1,2 кг | Источник питания | 24VAC/110VAC/220VAC |
| Мощность двигателя | 6 Вт | температура окружающей среды | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Угол установки | 360° | Степень защиты | IP67 NEMA4/4X |
| Выделить | 24-вольтовый привод клапана постоянного тока,миниатюрный привод с крутящим моментом 9 Нм,компактный привод клапана 7S |
||
Характер продукции
Миниатюрный электропривод с супер-крутящим моментом и двумя вспомогательными концевыми выключателями
Описание
Компактный электропривод DCL-02B предназначен для управления клапанами или поворотными рычагами с максимальным углом поворота 90 градусов. Его двигатель автоматически останавливается, когда внутренние кулачки срабатывают с концевыми выключателями, а два дополнительных пассивных вспомогательных переключателя обеспечивают точное подтверждение положения клапана. Благодаря инновационному, сверхкомпактному дизайну, привод использует червячную передачу последней ступени для обеспечения надежной самоблокирующейся функции. Для удовлетворения специализированных эксплуатационных требований DCL предлагает обширные услуги по индивидуальной настройке, включая изготовление схем подключения по индивидуальному заказу и возможность настройки промежуточного положения остановки между полностью открытым и полностью закрытым состояниями. Эта функция промежуточного управления очень полезна для сложных применений, таких как трехходовые шаровые краны типа T. Кроме того, для обеспечения бескомпромиссной безопасности и долговечности все приводы DCL проходят строгие испытания в соответствии со строгими стандартами UL и CSA и с гордостью несут сертификацию CSA.
Спецификация
| Параметры производительности | |||||
| Тип | DCL-02 | DCL-MZZ (многооборотный) | |||
| Питание | DC24V | AC24V | AC110V | AC220V | DC24V |
| Мощность двигателя | 8 Вт | 6 Вт | 6 Вт | 6 Вт | 20 Вт |
| Номинальный ток | 0,7 А | 1,3 А | 0,3 А | 0,15 А | 1,1 А |
| Стандартное время/крутящий момент | 15 с/18 Нм | 18 Нм | |||
| Опциональное время/крутящий момент | 7 с/9 Нм 60 с/18 Нм | ||||
| Угол поворота или обороты | 0~900 | 3 об/мин | |||
| Доступная схема управления | Тип G | Тип A,B | Тип A,B, E, | ||
| Общий вес | 1,2 кг | ||||
| Сопротивление изоляции | 100 МОм/250 В постоянного тока | 100 МОм/500 В постоянного тока | 100 МОм/250 В постоянного тока | ||
| Класс напряжения изоляции | 500 В переменного тока, 1 минута | 1500 В переменного тока, 1 минута | 500 В переменного тока, 1 минута | ||
| Класс защиты | IP67 | ||||
| Угол установки | 3600 под любым углом | ||||
| Электрический интерфейс | 7-жильный кабель для подключения | ||||
| Температура окружающей среды | -25~+55℃ | ||||
| Предохранитель | 2 А | 3 А | 1 А | 1 А | 2 А |
Особенности
- Четвертьоборотное управление
- Два вспомогательных концевых выключателя для подтверждения положения клапана
- Корпус из литого под давлением алюминия с высокой прочностью и атмосферостойкостью IP67 и NEMA 4X
- Невентилируемый двигатель с высоким пусковым моментом и малой инерцией
- Полностью металлическая самоблокирующаяся зубчатая передача, остается в последнем известном положении при потере питания
- Индикатор положения клапана/плоский или выпуклый индикатор
- Ручное управление
- Стандартная прямая установка ISO5211
- Сертификация CSA по UL 429 и CSA C22.2, маркировка CE
