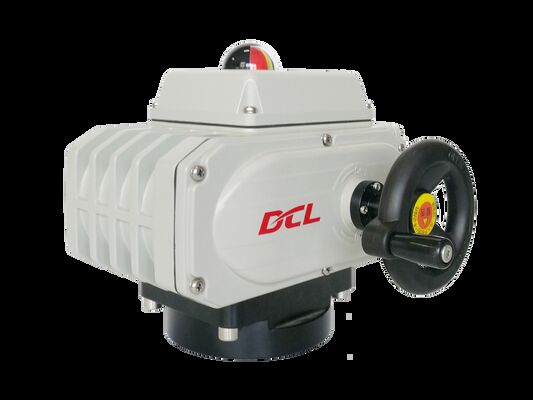

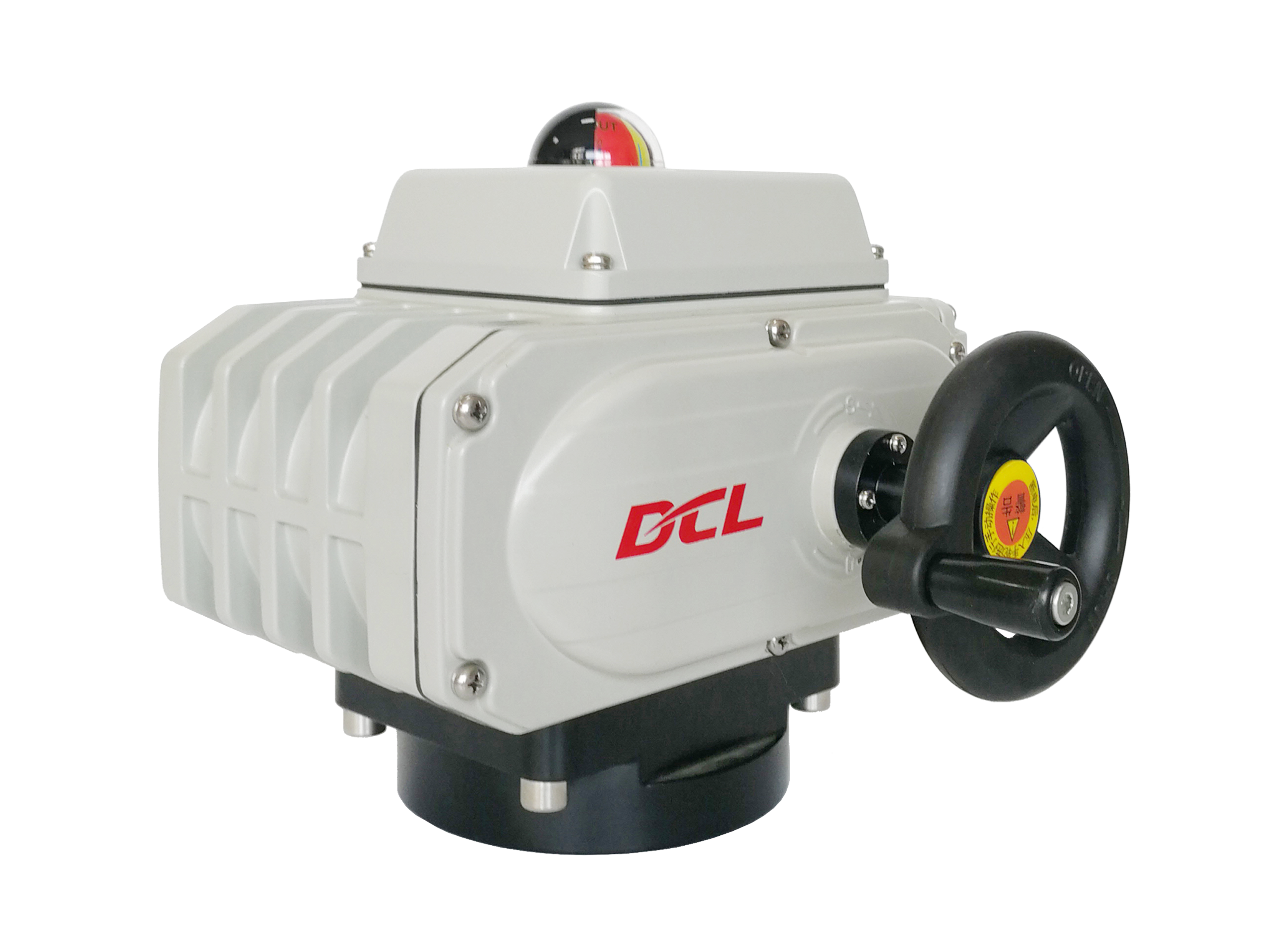

CSA ISO5211 AC220V 200Nm Самокалибрирующийся умный электрический исполнитель
Подробная информация о продукте
| Источник питания | 24VAC/110VAV/220VAC/380VAC | Мощность двигателя | 6 Вт до 140 Вт |
|---|---|---|---|
| Стандартный крутящий момент | 50 нм до 2500 нм/442in.lbs до 22125in.lbs | Стандартное время | 20-75 с |
| Входной сигнал | 4-20MADC/1-5VDC/2-10VDC | Выходной сигнал | 4-20MADC |
| Степень защиты | IP67 NEMA4/4X | Общий вес | От 1,2 кг до 20 кг |
| Температура окружающей среды | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. | Угол установки | 360° |
| Выделить | CSA ISO5211 электрический приводящий механизм,самокалибрирующийся умный приводящий механизм,Действующее устройство AC220V 200Nm |
||
Характер продукции
Самокалибрирующийся интеллектуальный электрический приводной механизм с модулем позиционирования / повторяющейся ошибкой ≤ 1%
Особенности
- Четверть оборота с механическими ограничениями
- Уникальный интегральный двигатель/комплект управления/конструкция корпуса с очень маленькими размерами и красивым внешним видом
- Защита от превышения крутящего момента с помощью функции испытания крутящего момента интеллектуального контроллера с полным конвейером
- Высокопроизводительная электромагнитная связь с EFT, ESD и высоким напряжением, испытанным для контрольной группы
- Тяжелый двигатель с защитой от тепловой перегрузки
- Противоморозный корпус из алюминиевого сплава с теплосвязанным полиэстерным покрытием
- Индикатор положения клапана/плоский или выпуклый индикатор
- Выходный сигнал 4-20mA для положения клапана
- Функция самокалибровки и самопроверки проблем
- Установка многофланцевого клапана по стандарту ISO5211
- Ручное переключение с помощью английского ключа или ручного колеса
- Сертификация CSA по UL и стандарту CSA / CE / RoHS 3.0 прошла
Спецификация
| Тип | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| Сила | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| Выходной момент | 50 Нм | 100 Нм | 200 Нм | 400 Нм | 600 Нм | 1000 Нм | 2000 Нм | 3000 Нм |
| Время действия | 20S | 30S | 30S | 30S | 45S | 30S | 90S | 110S |
| Угол поворота | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Мощность двигателя | 10 Вт | 25 Вт | 40 Вт | 90 Вт | 90 Вт | 120 Вт | 140 Вт | 140 Вт |
| Номинальный ток | 1.50/0.24/0.16А | 2.12/0.57/ 0.35А | 3.65/0.65/ 0.37А | 6.80/1.12/ 0.57А | 6.80/1.18/ 0.60А | 1.93/0.94А | 1.75/0.96A | 1.75/0.98А |
| Общая масса | 2.5 кг | 4.5 кг | 9 кг | 9.5 кг | 10 кг | 19 кг | 19.5 кг | 20 кг |
| Сигнал ввода | 4-20mADC,1-5VDC,2-10VDC | |||||||
| Выпуск Сингал | 4-20mADC | |||||||
| Основная ошибка | не более ± 1% | |||||||
| Обратная ошибка | не более 1% | |||||||
| Мертвое пространство | 00,5% - 5,0% регулируемый | |||||||
| Характеристика амортизации | 0 раз | |||||||
| Повторяющаяся ошибка в приводе | ≤ 1% | |||||||
| Изоляционное сопротивление | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| Класс выдержки напряжения | AC24V:500VAC 1 минута AC110/220V:1500VAC 1 минута | |||||||
| Класс защиты | IP67 | |||||||
| Угол установки | 360° под любым углом | |||||||
| Электрический интерфейс | Два Watt-устойчивых соединителя кабеля G1/2, один для линии электропередачи и один для линии сигналов | |||||||
| Температура окружающей среды | -20°C~+55°C | |||||||
| Факультативная функция | Защита от перенапряжения/Огреватель для обезвоживания/Пассивный контактный выключатель/Индикатор купола/Ручка | |||||||
| Примечание | Любой другой входный или выходный сигнал, пожалуйста, укажите в заказе. | |||||||
Описание
Модулирующий электрический приводящий DCL оснащенинтегрированное проектированиекоторый объединяет двигатель, модуль управления и корпус в одном устройстве.
В отличие от многих других электрических приводов, которые требуют дополнительного отдельного отсека для контроллера, что приводит к громоздкому и некомпактному внешнему виду,Действующий механизм DCL оборудован сверхкомпактным многофункциональным модулем управленияЕго размеры сопоставимы с размерами стандартного терминального блока типа "включенный" и "выключенный", что позволяет его аккуратно устанавливать в помещении для проводки.
Этот интеллектуальный модуль управленияполностью в горшкедля защиты электронных компонентов от вибраций и влаги.
Действующий механизм успешно прошел строгие испытания по ЭМК, включая испытания EFT, ESD и перенапряжения, и имеет сертификацию CSA в соответствии со стандартами UL и CSA.
