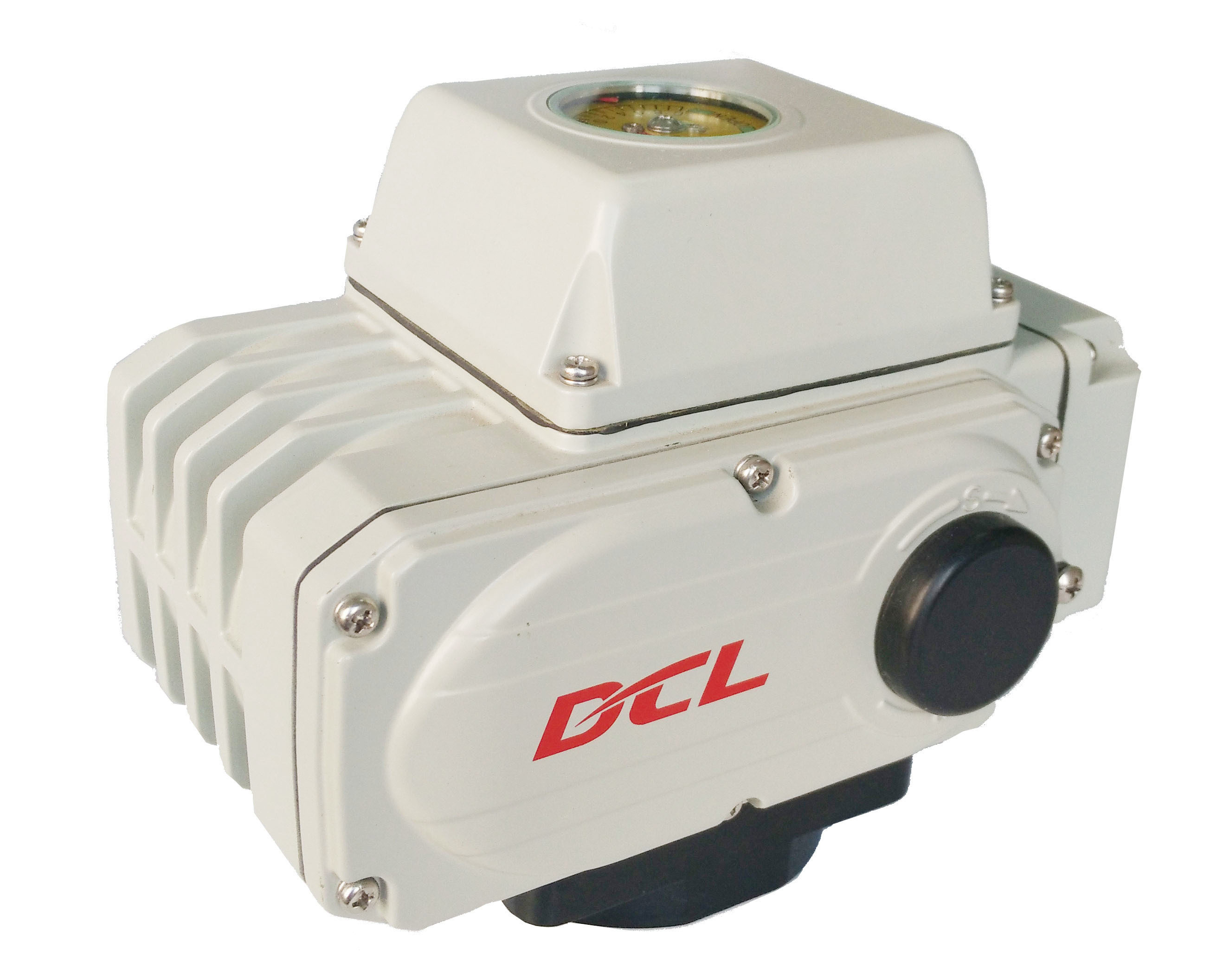

Электрический привод с четвертью оборота, защита от атмосферных воздействий IP67, 16–3000 Нм

• Стандартный выходной крутящий момент от 16 до 3000 Нм, максимальный крутящий момент от 24 до 3900 Нм.
• Стандартный корпус IP67, с IP68 доступным в выбранных конфигурациях.
• Указанный диапазон температуры окружающей среды от -25°C до +55°C.
• Проектированы для шаровых клапанов, бабочных клапанов и других применений четверти оборота.
• ISO 5211 интерфейсы прямой установки с размерами фланца и привода в зависимости от модели.
• Доступен с управлением включением-выключением, обратной связью положения или модуляцией.
• Модулирующие версии принимают вход 4 ‰ 20 mA, 1 ‰ 5 VDC или 2 ‰ 10 VDC и обеспечивают обратную связь 4 ‰ 20 mA.
• Основная ошибка модуляции не более ± 1%, а ошибка повторяемости не более 1%.
• В зависимости от модели питания DC12V, DC24V, AC24V, AC110V, AC220V и AC380V.
• Необязательное Modbus RTU, защита от перенапряжения крутящего момента, антиконденсационное отопление, ручная работа и безопасное возвращение.
• Выбранные модели с быстрым открытием обеспечивают время работы на 90° всего за две секунды при указанном крутящем моменте.
• Работа на 1/4 поворота с механическими ограничениями
• Автоматический шаровой клапан и клапан бабочки для регулирования или отключения потока
• Все бронзового сплава червя сектор редуктора очень прочный и устойчивый к высокой силы трения
• Более 10000 полных открытых и закрытых жизненных циклов с полной номинальной нагрузкой с нормальной нагрузкой 80%
• Компактный размер для ограничения пространства с защищенным от погодных условий корпусом из алюминиевого сплава типа IP67/4X
• Противокоррозионный прочный алюминиевый сплав с термосвязанным полиэфирным покрытием
• Все металлические редукторы с самозамыкающимися червями
• Визуальный индикатор положения клапана
• Два электрических ограничительных выключателя для подтверждения положения клапана, дополнительное торможение не требуется
• Ручное переключение рулевого управления
• Список CSA/соответствие UL/маркировка CE/проверка RoHS 3.0
• Обновление:Модели питания DC12V DCL-02, DCL-05, DCL-10 и DCL-20 получили сертификацию CSA.
• Обновление:Модели питания DC24V DCL-100/200/300 получили сертификацию CSA.

Устойчивый к погодным условиям электрический приводящий механизм DCL предназначен для автоматизации клапанов в очистке воды, системах канализации, HVAC, автоматизации зданий, генерации электроэнергии, морском оборудовании,переработка бумаги и общепромышленное применение.

Диапазон включает модели от DCL-02 до DCL-300, с стандартным выходном крутящим моментом от 16 до 3000 Нм. IP67 является стандартным в основном ассортименте продуктов, в то время как IP68 доступен в отдельных конфигурациях.Указанный диапазон температуры окружающей среды составляет от -25°C до +55°C.

Для совместимых шаровых клапанов, бабочных клапанов и других вращающихся клапанов имеются интерфейсы прямой установки по стандарту ISO 5211.Высота ствола клапана и требуемый рабочий крутящий момент должны быть проверены перед заказом.

Конфигурации управления включают включение и выключение, обратную связь пассивного контакта, обратную связь сопротивления и модулирующее управление.Команды 1 ′5 VDC или 2 ′10 VDC и обеспечивают обратную связь 4 ′20 mA по положению клапанаУказанная основная ошибка составляет не более ± 1%, а ошибка повторяемости не более 1%.

Дополнительные функции включают антиконденсационный нагреватель для влажной среды, связь Modbus RTU, защиту от перенапряжения, ручную работу и отказоустойчивое возвращение накопленной энергии.IP68 не следует рассматривать как одобрение на постоянную подводную эксплуатацию, если требуемая глубина и продолжительность погружения не подтверждены отдельно..
