CSA IP67 18Nm Субминиатюрный электрический приводной механизм с четвертью поворота
Подробная информация о продукте
| Стандартное время/крутящий момент | 15 с/18 нм | Необязательное время/крутящий момент | 7S/9NM 60S/18NM |
|---|---|---|---|
| Общий вес | 1,2 кг | Источник питания | 24VAC/110VAC/220VAC |
| Мощность двигателя | 6 Вт | Температура окружающей среды | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Угол установки | 360° | Степень защиты | IP67 NEMA4/4X |
| Выделить | CSA IP67 электрический исполнитель,подминиатюрный четверти-оборотный приводящий механизм,компактный электрический приводной механизм 18 Нм |
||
Характер продукции
Характеристики продукта
-
Стандартная мощность 18 Нм с рабочим временем 15 секунд.
-
Максимальный крутящий момент 24 Нм.
-
Факультативные рабочие конфигурации 7 s/9 Nm и 30 s/25 Nm.
-
Регулируемое движение на 90° для маленьких шаровых и бабочных клапанов.
-
Компактная конструкция весом 1,2 кг для оборудования с ограниченным размером установки.
-
корпус IP67 с установленным диапазоном температуры окружающей среды от -25°C до +55°C.
-
В зависимости от модели питания DC12V, DC24V, AC24V, AC110V и AC220V.
-
Опции управления включением, выключением, промежуточным положением и модуляцией.
-
ИСО 5211 F03, F04 и F05 интерфейсы прямой установки.
-
9*9 мм и 11*11 мм варианты привода для стволов клапанов высотой до 16 мм.
-
Установка через 360° и 7-ядерный кабель.
Описание продукта

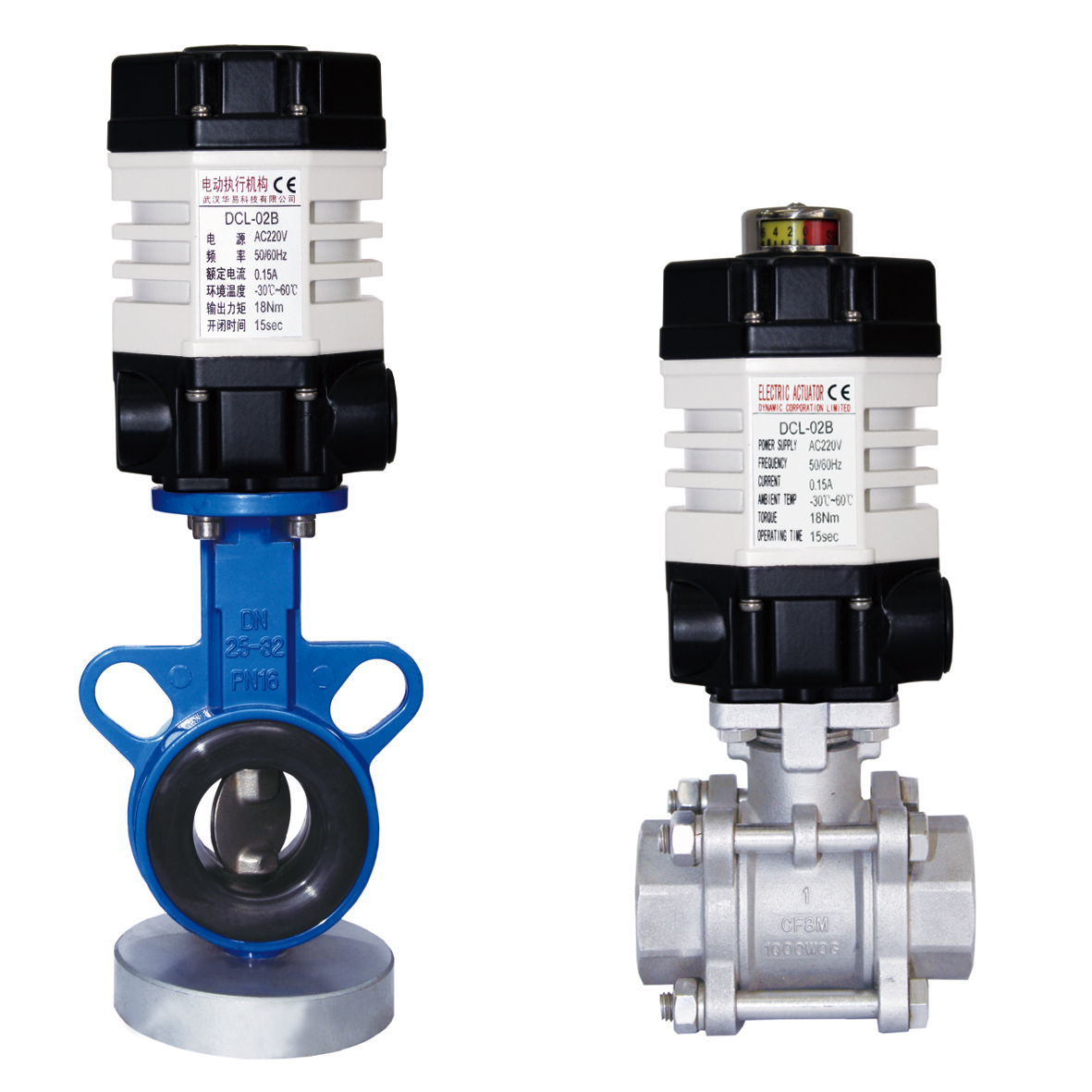

DCL-02 представляет собой миниатюрный электрический приводной механизм с четвертью поворота массой около 1,2 кг. Он предназначен для небольших шаровых клапанов,клапаны-бабочки и другие устройства, требующие регулируемого вращающегося движения на 90°.
Его стандартная конфигурация обеспечивает выходный крутящий момент 16 Нм с рабочим временем 15 секунд, в то время как указанный максимальный крутящий момент составляет 24 Нм.Необязательная конфигурация включает 7 секунд при 9 Нм и 30 секунд при 25 Нм, что позволяет сопоставить рабочую скорость с требуемым крутящим моментом клапана.
Действующий механизм имеет корпус IP67 и установленный диапазон температуры окружающей среды от -25 °C до +55 °C. Типичные применения включают очистку воды, HVAC, автоматизацию зданий, системы пожарной воды,промышленное оборудование и небольшие автоматизированные трубопроводы.
ISO 5211 F03, F04 и F05 интерфейсы прямой установки доступны с 9*9 мм или 11*11 мм квадратами привода. Допустимая высота ствола клапана до 16 мм. Фланц клапана,Размеры ствола и фактический рабочий крутящий момент должны проверяться перед заказом, а не выбирать приводы только по номинальному диаметру клапана..
В зависимости от схемы питания и управления, DCL-02 может обеспечивать работу включения-выключения, управления промежуточным положением или модулирования.AC110V и AC220V, что делает приводы подходящими для компактного оборудования и низковольтных систем автоматизации клапанов.
Спецификация
| Параметры производительности | |||||
| Тип | DCL-02 | ||||
| Сила | DC24V | AC24V | AC110V | AC220V | DC12V |
| Мощность двигателя | 8W | 6W | 6W | 6W | 8W |
| Номинальный ток | 0.7А | 1.3А | 0.3А | 0.15А | 1.6А |
| Стандартное время/крутящий момент | 15S/18Nm | ||||
| Необязательное время/крутящий момент | 7S/9Nm 60S/18Nm | ||||
| Угол поворота или повороты | 0 ¢ 900 | ||||
| Доступная схема управления | Тип G | Тип A,B | Тип A,B,E, | ||
| Общая масса | 1.2 кг | ||||
| Изоляционное сопротивление | 100MΩ/250VDC | 100MΩ/500VDC | |||
| Класс выдержки напряжения | 500ВАК 1 минута | 1500VAC 1 минута | |||
| Класс защиты | IP67 | ||||
| Угол установки | 3600под любым углом | ||||
| Электрический интерфейс | 7-ядерный кабель для подключения | ||||
| Температура окружающей среды | -25°+55°С | ||||
| Зажигалка | 2А | 3А | 1А | 1А | |
Особенности
- Работа на четверть смены
- Два вспомогательных переключателя для подтверждения положения клапана
- Жесткий корпус из литого алюминия высокого давления с защитой от погодных условий IP67 и NEMA 4X
- Не вентилируемый двигатель с высоким стартовым крутящим моментом и небольшой инерцией
- Все металлические самозаключающиеся рельсы остаются в последнем известном положении после потери питания
- Индикатор положения клапана/плоский или выпуклый индикатор
- Ручное переключение
- Прямая установка по стандарту ISO5211
- CSA сертифицирован по UL 429 и CSA C22.2, маркировка CE
