CSA защищенный от сбоев электрический приводящий DC24V 100 Nm IP67

• Электроснабжение DC24V с суперконденсаторным модулем хранения энергии.
• Стандартная мощность 100 Нм с рабочим временем 30 секунд.
• Максимальный крутящий момент 130 Нм.
• Факультативная рабочая конфигурация 15 с/50 Нм.
• Приводит клапан к заранее установленному открытому, закрытому или текущему положению после отключения питания.
• Хранимая энергия поддерживает как минимум четыре полных хода операции.
• Автоматически возвращается в нормальный режим работы при восстановлении внешнего питания.
• Доступен с включенным или выключенным модулирующим защитным управлением 4 ‰ 20 мА.
• Необязательная связь 2 ‰ 10 VDC, 1 ‰ 5 VDC и Modbus RTU.
• Защита от перенапряжений 1 кВ и интерфейс 4 кВ против EFT.
• IP67 в качестве стандарта, с IP68 в качестве опции; диапазон окружающей среды от -25°C до +55°C.
• Регулируемое передвижение 0°90° и прямая установка по ISO 5211 F05/F07.

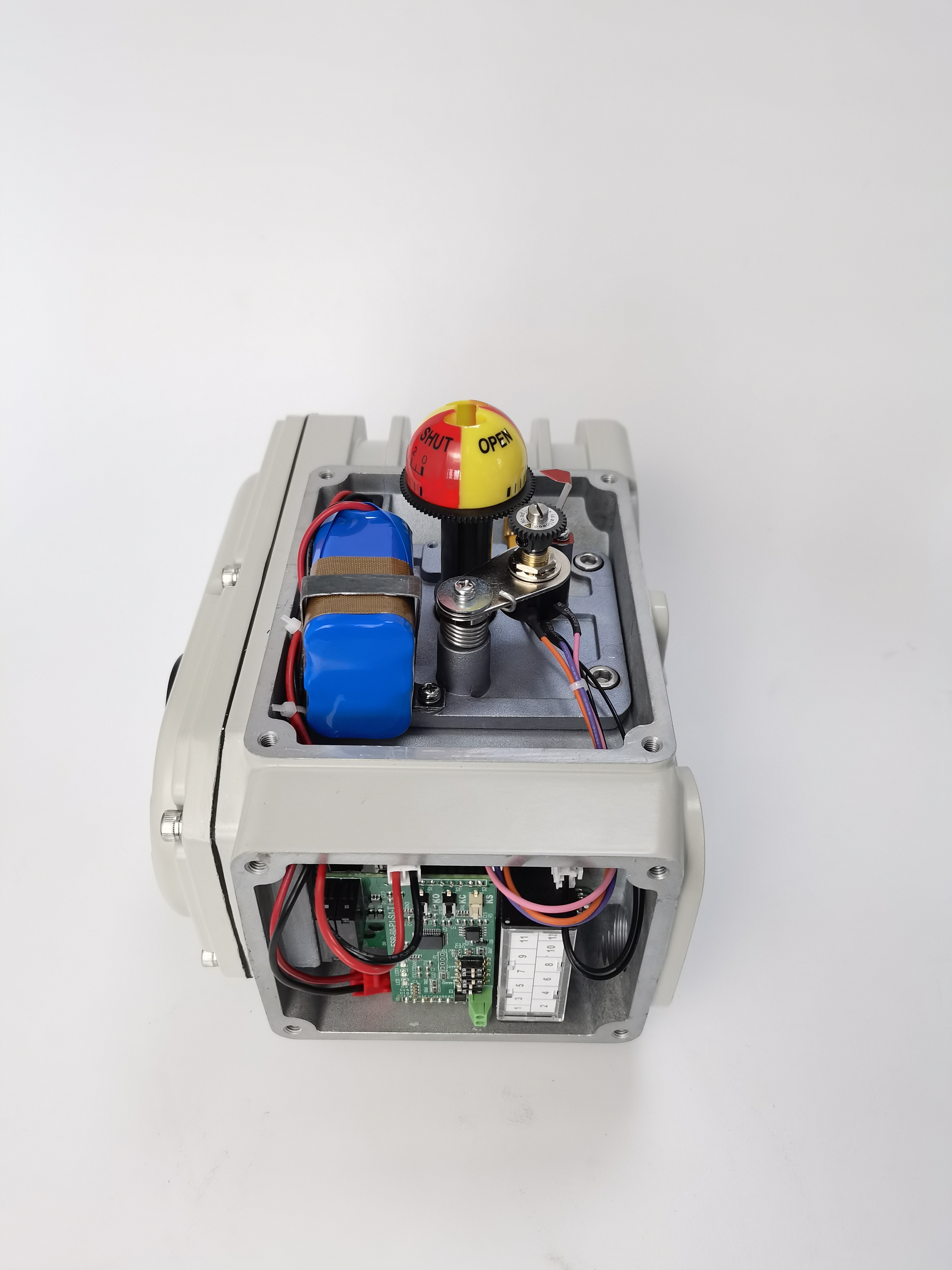

Электрический приводной клапан DCL-10 предназначен для промышленных процессов, когда клапан должен перемещаться в определенное безопасное положение после потери внешнего питания.Действующий механизм работает от DC24V и заряжает внутренний суперконденсатор во время нормальной работы.

Когда схема управления обнаруживает потерю внешней мощности, накопленная энергия приводит клапан к предопределенному полностью открытому, полностью закрытому или текущему положению.В документации указано, что накопленной энергии достаточно для выполнения не менее четырех операций полного хода.При возвращении питания приводящий механизм автоматически выходит из безопасного режима и возобновляет нормальную работу.

Стандартная конфигурация обеспечивает выходный крутящий момент 100 Нм с рабочим временем 30 секунд и максимальным списанным крутящим моментом 130 Нм. Также доступна конфигурация 15 секунд/50 Нм.Регулируемые шаровые клапаны с прохождением 90° и ISO 5211 F05/F07, клапаны-бабочки и другие клапаны четверти круга.

Доступны конфигурации включения и выключения. Модулирующие версии поддерживают вход и выход 4 ′′ 20 мА, с опциональными 2 ′′ 10 ВДК, 1 ′′ 5 ВДК и Modbus RTU. IP67 является стандартным, IP68 является опциональным,и указанный диапазон температуры окружающей среды составляет от -25 до +55 °C.

Эта конструкция использует суперконденсатор для питания двигателя и не является механическим приводом для возвращения пружины.Перед заказом должен быть подтвержден крутящий момент клапана и последовательность управления.

Dynamic Corporation Limited - высокотехнологичное, холдинговое предприятие с независимым экспортным органом, специализирующееся на исследованиях, разработке, производстве и продаже электрических приводов,электрические клапаны, и автоматизированные системы управления.Электрический приводящий DCL серииотличается компактной конструкцией, изысканным внешним видом, интеллектуальным управлением, выдающейся производительностью, превосходным качеством и простотой эксплуатации.

Действующие устройства серии DCL имеют широкое применение в таких отраслях, как нефть, химия, производство электроэнергии, металлургия, энергетика, производство бумаги, обработка воды, пищевая промышленность и пивоваренное производство, судостроение,а также системы автоматизации зданийНа протяжении многих лет полевого использования клиенты в различных секторах подтвердили, что приводы DCL постоянно обеспечивают превосходство в надежности,продолжительность жизни, послепродажной поддержки и общего качества.
