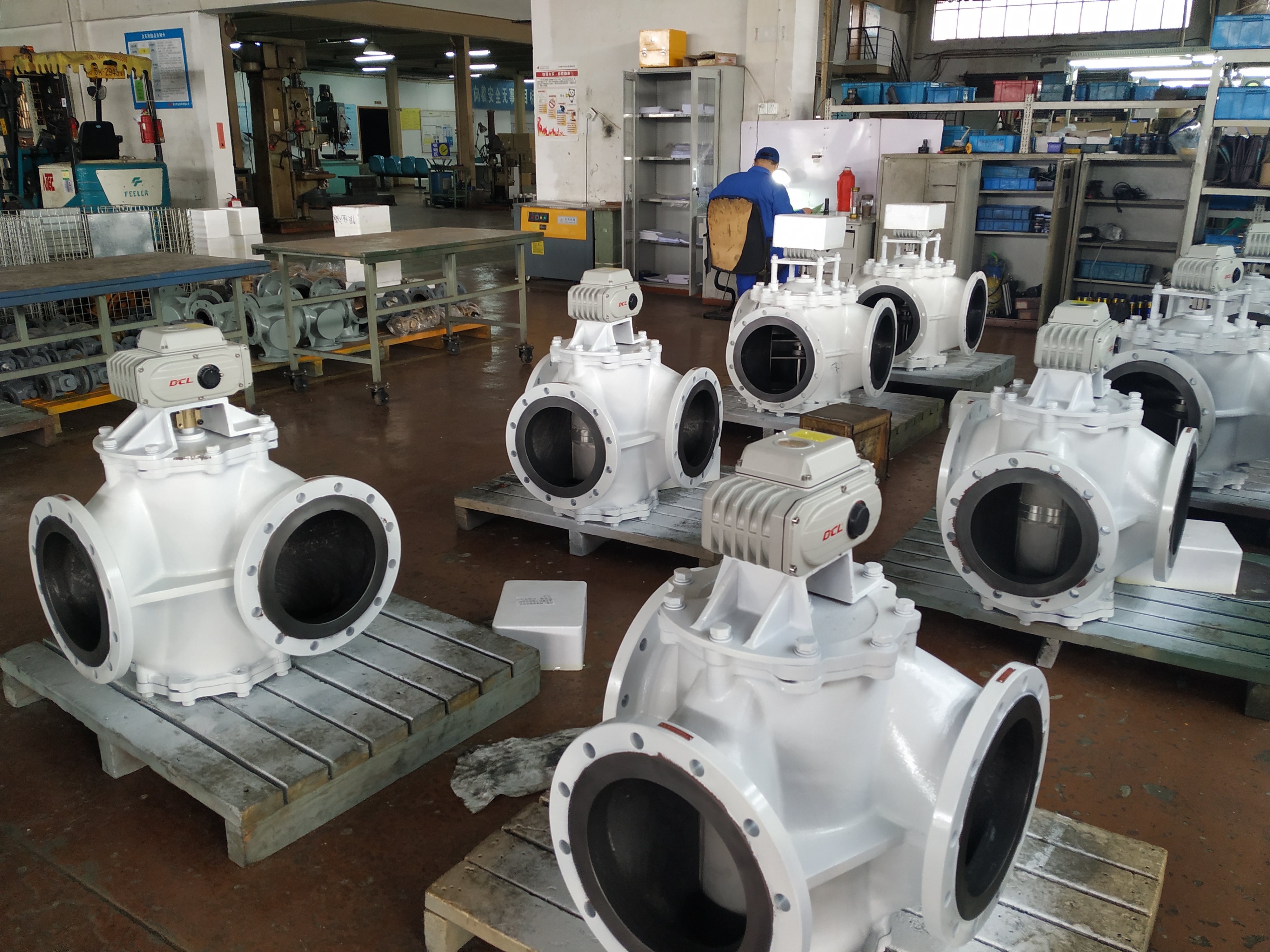

Компактный морской электрический приводной механизм для охлаждающей системы шаровых и бабочек клапанов
| Место происхождения | УХАНЬ, КИТАЙ |
|---|---|
| Фирменное наименование | DCL |
| Сертификация | CE/ROHS/CSA/IP67 |
| Номер модели | DCL полностью электрический приводной механизм |
| Количество мин заказа | 1 шт. |
| Упаковывая детали | Коробка/поддон |
| Время доставки | 7 рабочих дней |
| Условия оплаты | D/P, T/T, Western Union, |
| Поставка способности | 5000 шт/месяц |
| Источник питания | 24VAC/110VAV/220VAC/380VAC/24VDC | Угол установки | 360° |
|---|---|---|---|
| Стандартный крутящий момент | 18Nm до 2500Nm/160in.lbs до 22125in.lbs | Стандартное время | от 15S до 75S |
| Общий вес | От 1,2 кг до 20 кг | Мощность двигателя | 6 Вт до 140 Вт |
| Температура окружающей среды | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. | Степень защиты | IP67 NEMA4/4X |
Моторизованный компактный приводной механизм для кораблей, военных кораблей и авианосцев
Особенности
- Четверть поворота с механическими ограничениями для клапана бабочки и двухстороннего/трехстороннего шарового клапана
- Жесткий корпус из литого алюминия под высоким давлением с водонепроницаемым IP67 и NEMA 4X
- Термосвязанное полиэстерное порошковое покрытие, коррозионная стойкость уровня C3 при 1000-часовом испытании соляным спреем
- Тяжелый двигатель с асинхронным двигателем с тепловой защитой от перегрузки, изолированный на 80%.
- Более 10000 раз полный жизненный цикл открытия/закрытия с номинальным крутящим моментом.
- Все металлические редукторы с самоблокирующимся червяком редуктора, остается в последнем известном положении после потери мощности, не требуется дополнительное торможение
- Мировые лидеры в области электромагнитных характеристик, 2500В испытание перенапряжения, 4000V EFT испытание, 4000V ESD испытание
- Визуальный индикатор положения клапана/плоский индикатор или выпуклый индикатор
- Стандарт ручного переключения с помощью английского ключа или ручного колеса
- ISO5211 Многофланцевая крепление
- CSA сертифицирован по UL 429 и маркирован CSA C22.2/CE/RoHS 3
Описание
Компактные электрические морские приводы DCL предназначены для совместимых шаровых клапанов, клапанов-бабочек и трехсторонних клапанов в бортовых системах охлаждения и регулирования температуры.Типичные применения включают пресной воды, морской воды и смазочных масел, обслуживающих генераторы, дизельные двигатели и турбинное оборудование.
Конструкция четвертиворота обеспечивает ISO 5211 монтажные интерфейсы для совместимых клапанов.В литературе о продукте указана основная ошибка позиционирования не более ± 1% и ошибка повторяемости не более 1%Фактическая производительность контроля температуры также зависит от характеристик потока клапана, датчиков, логики управления и нагрузки системы.
Компактный корпус из алюминиевого сплава поддерживает интеграцию в комплекты морского оборудования.Ручная работа и электромагнитная совместимость должны быть подтверждены для выбранной модели, чтобы соответствовать влажностиДля цепей морской воды, материалов корпуса клапана, внутренних компонентов и уплотнений требуется отдельная оценка совместимости с средой.
DCL участвовала в разработке китайских стандартов для электрически управляемых морских клапанов для бабочек и шаровых клапанов.Любое одобрение классификационного общества должно быть проверено на основании действительного сертификата для поставляемой комплектации клапанов.Признания, имеющиеся у клиентских комплектов клапанов, не должны быть представлены как сертификация только привода.
Спецификация
| Тип привода | Стандартное время/крутящий момент | Необязательное время/крутящий момент | Угол поворота ((Max.range) | Общая масса | Силовое питание | Выбранная схема управления |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0 ~ 90° регулируемый | 1.2 кг | DC12V/DC24V/AC24V AC110V/AC220V | Типы A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° регулируемый | 2.5 кг | DC12V/DC24V/AC24V AC110V/AC220V/AC380V | Типы A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° регулируемый | 4.5 кг | DC12V/DC24V/AC24V AC110V/AC220V/AC380V | Типы A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0 ~ 90° регулируемый | 9 кг | DC24V/AC24V AC110V/AC220V/AC380V | Типы A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5 кг | |||
| DCL-60 | 45S/600Nm | 10 кг | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0 ~ 90° регулируемый | 19 кг | DC24V/AC110V/AC220V/AC380V | Типы A/B/C/D/E/F/H |
| DCL-200 | 90S/2000Nm | 19.5 кг | ||||
| DCL-300 | 110S/3000Nm | 20 кг | ||||
| Параметры производительности Список регулирующего типа ((Тип E) | ||||||
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0 ~ 90° регулируемый | 4.5 кг | DC24V±10% | Тип ГЭ |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5 кг | |||
| Тип привода | Включается клапан "Бабочка" ((≤PN1.0MPa) | Круглое клапано ((≤PN1,6MPa) | Вентиляционный клапан ((≤PN0.1MPa) |
|---|---|---|---|
| DCL-02 | ≤DN40 | ≤DN32 | |
| DCL-05 | DN50 ~ 65 | DN40 | DN50 ~ 80 |
| DCL-10 | DN80 ~ 100 | DN50 ~ 65 | DN100~200 |
| DCL-20 | DN125 ~ 150 | DN80 ~ 100 | DN250 ~ 300 |
| DCL-40 | DN200 | DN125 | DN350 ~ 450 |
| DCL-60 | DN250 | DN150 | DN500 ~ 600 |
| DCL-100 | DN300 | DN200 | DN700 ~ 800 |
| DCL-200 | DN350 ~ 400 | DN250 | DN900 |
| DCL-300 | DN450 ~ 600 | DN300 ~ 350 | DN1000 ~ 1200 |
