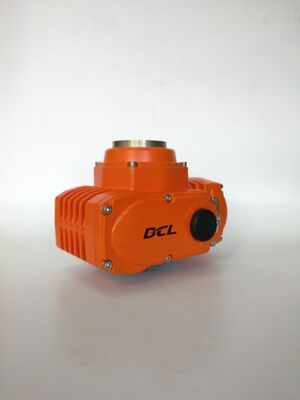

Взрывозащищенный четвертьоборотный электропривод IP68 100 Нм/30С ATEX/IECEx ISO 5211

Место происхождения УХАНЬ, КИТАЙ
Фирменное наименование DCL
Сертификация CE/ROHS/CSA/IP67
Номер модели DCL-Ex10/Ex20/Ex40/Ex60
Количество мин заказа 1 шт.
Упаковывая детали Коробка/поддон
Время доставки 7 рабочих дней
Условия оплаты D/P, T/T, Western Union,
Поставка способности 5000 шт/месяц
Подробная информация о продукте
Стандартный крутящий момент 100 нм до 600 нм Стандартное время 30-45 с
Общий вес От 5 кг до 10 кг Источник питания 24VAC/110VAV/220VAC/380VAC/24VDC
Мощность двигателя 15 Вт до 90 Вт Температура окружающей среды -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Угол установки 360° Степень защиты IP68 NEMA4X/7
Оставьте сообщение
Характер продукции
Взрывозащищенный электрический компактный привод с классом ExdIICT4 для Зоны 1 / Класса 1
Особенности
  • Поворотное движение на четверть оборота с механическими ограничителями
  • Поверхности соединения типа цилиндрического упора на каждой крышке корпуса, взрывозащищенный зазор и длина соответствуют стандартам UL и CSA
  • Взрывозащищенный класс ExdIICT4 для систем зон и группы C, D T4 для систем классов
  • Прочный корпус из алюминиевого сплава IP68/NEMA 4X с порошковым покрытием
  • Линза из высокопрочного стекла толщиной 10 мм для индикатора положения клапана, сохраняющая высокую прочность как при низких (-22F), так и при высоких (140F) температурах.
  • Прочный корпус из литого алюминиевого сплава для обеспечения устойчивости привода к высокому взрывному давлению (> 2,2 МПа).
  • Невентилируемый двигатель с огневой обработкой.
  • Двигатель для тяжелых условий эксплуатации с защитой от тепловой перегрузки
  • Рабочий цикл составляет 70%, кратковременный режим S2 с непрерывной работой менее 15 минут и прерывистый режим S4 с частотой 1200 циклов/час.
  • Многофланцевое крепление по стандарту ISO5211.
  • Доступна защита от превышения крутящего момента
  • Нагреватель для предотвращения конденсации является опциональным
  • Ручное управление с помощью шестигранного ключа или маховика
  • Сертификация CSA в процессе в соответствии со стандартом UL/маркировка ATEX
Описание

Взрывозащищенные электрические приводы DCL предназначены для автоматизации промышленных клапанов в местах, где могут присутствовать легковоспламеняющиеся газы или пары. Конструкция с защитой от взрыва размещает двигатель и электронные компоненты в защищенных отсеках. Зазоры, длины и размеры сопрягаемых поверхностей пламегасителя контролируются для соответствия применимым требованиям взрывозащиты и ограничения распространения пламени от внутреннего взрыва в окружающую атмосферу.

Корпус из алюминиевого сплава и обработанные взрывозащищенные соединения образуют защитную структуру. Включенные маркировки включают Ex db h IIC T4 Gb и североамериканские рейтинги, такие как Class I, Division 1, Groups C and D, T5/T6. Подходящие места, группы газов, температурные коды и условия установки должны быть проверены по сертификационным документам для выбранной модели.

Интерфейсы прямого монтажа с многофланцевым креплением по стандарту ISO 5211 и варианты с квадратным приводом поддерживают установку на совместимые шаровые краны, дисковые затворы и другие поворотные клапаны. Перед выбором следует проверить размеры фланцев, размер привода, высоту штока клапана и максимальный рабочий крутящий момент. Серия оснащена корпусом IP68 и заявленным диапазоном рабочих температур окружающей среды от -25°C до +55°C.

Спецификация
Тип Ex05E Ex10E Ex20E Ex40E Ex60E
Питание AC110V/AC220V
Выходной крутящий момент 50Нм 100Нм 200Нм 400Нм 600Нм
Время срабатывания 20С 30С 30С 30С 45С
Угол поворота 0-90° 0-90° 0-90° 0-90° 0-90°
Мощность двигателя 10Вт 25Вт 40Вт 90Вт 90Вт
Номинальный ток 0.24/0.15A 0.57/0.30A 0.63/0.35A 1.12/0.64A 1.18/0.67A
Общий вес 3.0кг 5.0кг 5.5кг 9.5кг 10.0кг
Входной сигнал 4-20мА DC, 1-5В DC, 2-10В DC
Выходной сигнал 4-20мА DC
Базовая погрешность не более ±1%
Повторяющаяся погрешность не более 1%
Мертвое пространство 0,5%-5,0% регулируемое
Характеристика демпфирования 0 раз
Повторяющаяся погрешность привода ≤1%
Сопротивление изоляции 100 МОм/500В DC
Класс напряжения изоляции 1500 В AC 1 минута
Класс защиты IP67
Взрывозащищенный класс Exd II BT4Gb
Угол установки 360° под любым углом
Электрический интерфейс 2 взрывозащищенных разъема M20*1.5, клиенты должны установить соответствующий взрывозащищенный кабельный ввод при использовании в соответствии с выбранным кабелем.
Температура окружающей среды -20°C~+60°C
Дополнительные функции Защита от превышения крутящего момента/Нагреватель для осушения/Пассивный контактный переключатель
Примечание Любой другой необходимый входной или выходной сигнал, пожалуйста, укажите в заказе.
