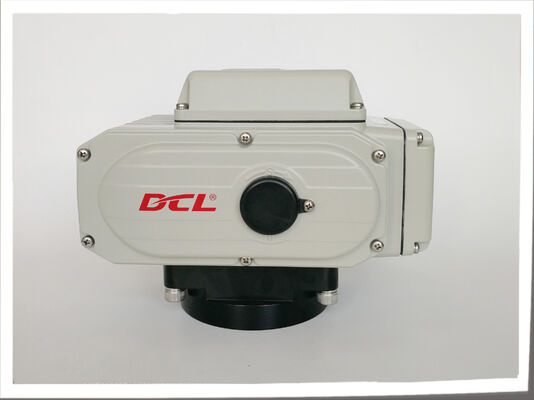

Регулируемый тип мертвой зоны, базовая погрешность ≤ 1%, электрический компактный привод
| Источник питания | 24VAC/110VAV/220VAC/380VAC | Мощность двигателя | 6 Вт до 140 Вт |
|---|---|---|---|
| Стандартный крутящий момент | 50 нм до 2500 нм/442in.lbs до 22125in.lbs | Стандартное время | 20-75 с |
| Входной сигнал | 4-20MADC/1-5VDC/2-10VDC | Выходной сигнал | 4-20MADC |
| Степень защиты | IP67 NEMA4/4X | Общий вес | От 1,2 кг до 20 кг |
| Температура окружающей среды | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. | Угол установки | 360° |
Регулируемый электрический компактный привод с мертвой зоной, базовая погрешность ≤ 1%
Особенности
- Поворот на четверть оборота пропорционально входному сигналу
- Высокая производительность ЭМС с тестированием на ЭМИ, ЭСП и высоковольтные импульсы для блока управления
- Двигатель для тяжелых условий эксплуатации с защитой от тепловой перегрузки
- Индикатор положения клапана/плоский или выпуклый индикатор
- Выходной сигнал 4-20 мА для положения клапана
- Стандартное многофланцевое крепление клапана ISO5211
- Полностью залитый многофункциональный интеллектуальный блок управления, устойчивый к вибрации и влаге
- Ведущая в мире способность к защите от помех, точность управления и чувствительность
- Функция самокалибровки и самодиагностики неисправностей
- Уникальная интегрированная конструкция двигателя/блока управления/корпуса очень малого размера
- Влагозащищенный корпус из алюминиевого сплава с термостойким полиэфирным покрытием
- Коррозионная стойкость уровня C3 с 1000-часовым испытанием в солевом тумане
- Ручное управление с помощью ключа или маховика
- Сертификация CSA по стандартам UL и CSA/маркировка CE/соответствие RoHS 3.0
Описание
Компактный модулирующий электрический привод DCL управляет открытием шаровых кранов, дисковых затворов и других поворотных клапанов на четверть оборота. Типичные области применения включают системы ОВК, водоочистку и промышленные процессы, требующие регулирования расхода, давления, температуры или уровня.
Интегрированный контроллер принимает команды 4–20 мА, 1–5 В пост. тока или 2–10 В пост. тока и обеспечивает обратную связь по положению клапана 4–20 мА для совместимых ПЛК, РСУ или систем управления зданием. В документации указана базовая погрешность не более ±1%, а погрешности реверса и повторяемости не более 1%. Регулируемая мертвая зона от 0,5% до 5,0% позволяет настроить реакцию в соответствии с применением.
Эти характеристики описывают позиционирование привода. Общая производительность системы управления процессом также зависит от характеристик потока клапана, датчиков, логики управления и условий эксплуатации.
Контроллер использует заливку смолой для уменьшения прямого воздействия на электронные компоненты и обеспечения структурной защиты от влаги и вибрации. Двигатель оснащен тепловой защитой PTC, а электрические и механические концевые выключатели контролируют ход. Модулирующие версии используют прерывистый режим работы S4, поэтому при выборе следует проверять требования к частоте работы и нагрузке.
Основные модели оснащены корпусом из алюминиевого сплава со степенью защиты IP67 в стандартной комплектации и IP68 опционально. Указанный диапазон рабочих температур окружающей среды составляет от -25°C до +55°C. Интерфейсы крепления ISO 5211 поддерживают прямую установку на совместимые клапаны. При выборе модели необходимо подтвердить варианты питания, индикации положения, ручного управления и связи.
Спецификация
| Тип | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| Питание | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| Выходной крутящий момент | 50Нм | 100Нм | 200Нм | 400Нм | 600Нм | 1000Нм | 2000Нм | 3000Нм |
| Время срабатывания | 20С | 30С | 30С | 30С | 45С | 30С | 90С | 110С |
| Угол поворота | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Мощность двигателя | 10Вт | 25Вт | 40Вт | 90Вт | 90Вт | 120Вт | 140Вт | 140Вт |
| Номинальный ток | 1.50/0.24/ 0.16A | 2.12/0.57/ 0.35A | 3.65/0.65/ 0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| Общий вес | 2.5кг | 4.5кг | 9кг | 9.5кг | 10кг | 19кг | 19.5кг | 20кг |
| Входной сигнал | 4-20мА пост. тока, 1-5В пост. тока, 2-10В пост. тока | |||||||
| Выходной сигнал | 4-20мА пост. тока | |||||||
| Базовая погрешность | не более ±1% | |||||||
| Погрешность реверса | не более 1% | |||||||
| Мертвая зона | 0.5%-5.0% регулируемая | |||||||
| Характеристика демпфирования | 0 раз | |||||||
| Погрешность повторяемости привода | ≤1% | |||||||
| Сопротивление изоляции | AC24V:100 МОм/250VDC AC110/220V:100 МОм/500VDC | |||||||
| Класс напряжения изоляции | AC24V:500VAC 1минута AC110/220V:1500VAC 1минута | |||||||
| Класс защиты | IP67 | |||||||
| Угол установки | 360° под любым углом | |||||||
| Электрический интерфейс | Два водонепроницаемых кабельных разъема G1/2, один для линии питания и один для сигнальной линии | |||||||
| Температура окружающей среды | -20℃~+55℃ | |||||||
| Опциональная функция | Защита от перегрузки по крутящему моменту/Нагреватель для осушения/Пассивный контактный переключатель/Купольный индикатор/Рукоятка | |||||||
| Примечание | Любой другой необходимый входной или выходной сигнал, пожалуйста, укажите в заказе. | |||||||
![]()
![]()
