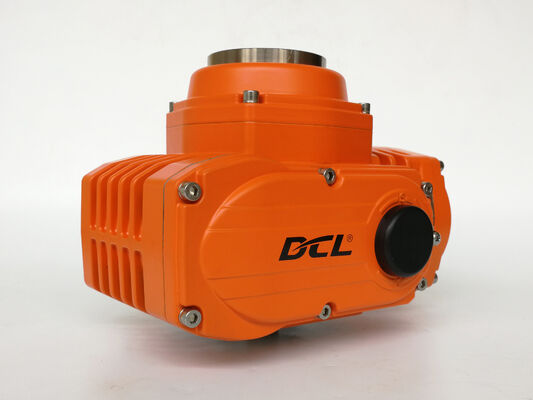

CSA ATEX IP68 50Нм~3000Нм Взрывозащищенный электропривод с четвертью оборота для автоматизации промышленных клапанов

• Стандартный выходной крутящий момент от 50 до 3000 Нм, с максимальным крутящим моментом от 65 до 3900 Нм.

• Корпус IP68 и заявленный диапазон рабочих температур от -25°C до +55°C.

• Маркировка взрывозащиты включает Ex db h IIC T4 Gb и Ex h tb IIIC T135°C Db.

• Североамериканские сертификаты включают Class I, Division 1, Groups C and D, T5/T6, and Class I, Zone 1.

• Доступны с управлением вкл/выкл, с обратной связью по положению или с пропорциональным управлением.

• Версии с пропорциональным управлением принимают входные сигналы 4–20 мА, 1–5 В постоянного тока или 2–10 В постоянного тока и обеспечивают обратную связь по положению 4–20 мА.

• Базовая погрешность пропорционального управления составляет не более ±1%, а погрешность повторяемости - не более 1%.

• Варианты прямого монтажа по ISO 5211 и источники питания DC12V, DC24V, AC110V, AC220V или AC380V в зависимости от модели.

• Опциональная защита от превышения крутящего момента, обогрев для предотвращения конденсации, Modbus RTU и безопасный возврат в исходное положение.

Серия взрывозащищенных электрических приводов DCL поддерживает автоматизацию поворотных клапанов в нефтегазовой, нефтехимической, химической, металлургической и других отраслях промышленности. Модели от DCL-Ex05 до DCL-Ex300 обеспечивают стандартный выходной крутящий момент от 50 до 3000 Н·м для шаровых кранов, дисковых затворов, пробковых кранов и других совместимых поворотных клапанов.

Серия оснащена корпусом IP68 и имеет заявленный диапазон рабочих температур −25°C до +55°C. Варианты для опасных зон включают конфигурации, сертифицированные по ATEX/IECEx, и конфигурации для североамериканского рынка Class I, Division 1, Groups C and D.

Выбор должен соответствовать классификации газа или пыли на установке, температурным требованиям и применимой сертификации. Перед выбором привода убедитесь в точной модели, полной маркировке взрывозащиты и условиях сертификата. Только защита IP68 не гарантирует пригодность для опасных зон.

Доступные конфигурации включают управление вкл/выкл, обратную связь по состоянию сухих контактов, обратную связь по потенциометру и пропорциональное управление положением.

Версии с пропорциональным управлением принимают 4–20 мА постоянного тока, 1–5 В постоянного тока или 2–10 В постоянного тока управляющих сигналов и обеспечивают обратную связь по положению 4–20 мА постоянного тока. Их заявленная базовая погрешность не превышает ±1%, а погрешность повторяемости ≤1%. Эти показатели описывают характеристики позиционирования привода, а не точность регулирования потока всей системы клапана.

Опциональная защита от превышения крутящего момента прерывает цепь двигателя, когда крутящий момент достигает заданного порога, помогая защитить от чрезмерной нагрузки при блокировке клапана.

Опциональная конфигурация безопасного возврата в исходное положение с накоплением энергии использует суперконденсатор или батарею в зависимости от модели. После потери внешнего питания привод может полностью открыть или закрыть клапан, или сохранить текущее положение в соответствии с выбранной настройкой.

Перед заказом подтвердите рабочий крутящий момент клапана, монтажные размеры, напряжение питания, угол поворота, время работы и управляющие сигналы. Опциональные функции и аксессуары также должны соответствовать выбранной модели и оставаться в рамках применимой области сертификации.
