Особенности

• Работа на 1/4 поворота с механическими ограничениями
• Автоматический шаровой клапан и клапан бабочки для регулирования или отключения потока
• Все бронзового сплава червя сектор редуктора очень прочный и устойчивый к высокой силы трения
• Более 10000 полных открытых и закрытых жизненных циклов с полной номинальной нагрузкой с нормальной нагрузкой 80%
• Компактный размер для ограничения пространства с защищенным от погодных условий корпусом из алюминиевого сплава типа IP67/4X
• Противокоррозионный прочный алюминиевый сплав с термосвязанным полиэфирным покрытием
• Все металлические редукторы с самозамыкающимися червями
• Визуальный индикатор положения клапана
• Два электрических ограничительных выключателя для подтверждения положения клапана, дополнительное торможение не требуется
• Ручное переключение рулевого управления
• Список CSA/соответствие UL/маркировка CE/проверка RoHS 3.0
• Обновление:Модели питания DC12V DCL-02, DCL-05, DCL-10 и DCL-20 получили сертификацию CSA.
• Обновление:Модели питания DC24V DCL-100/200/300 получили сертификацию CSA.

Описание

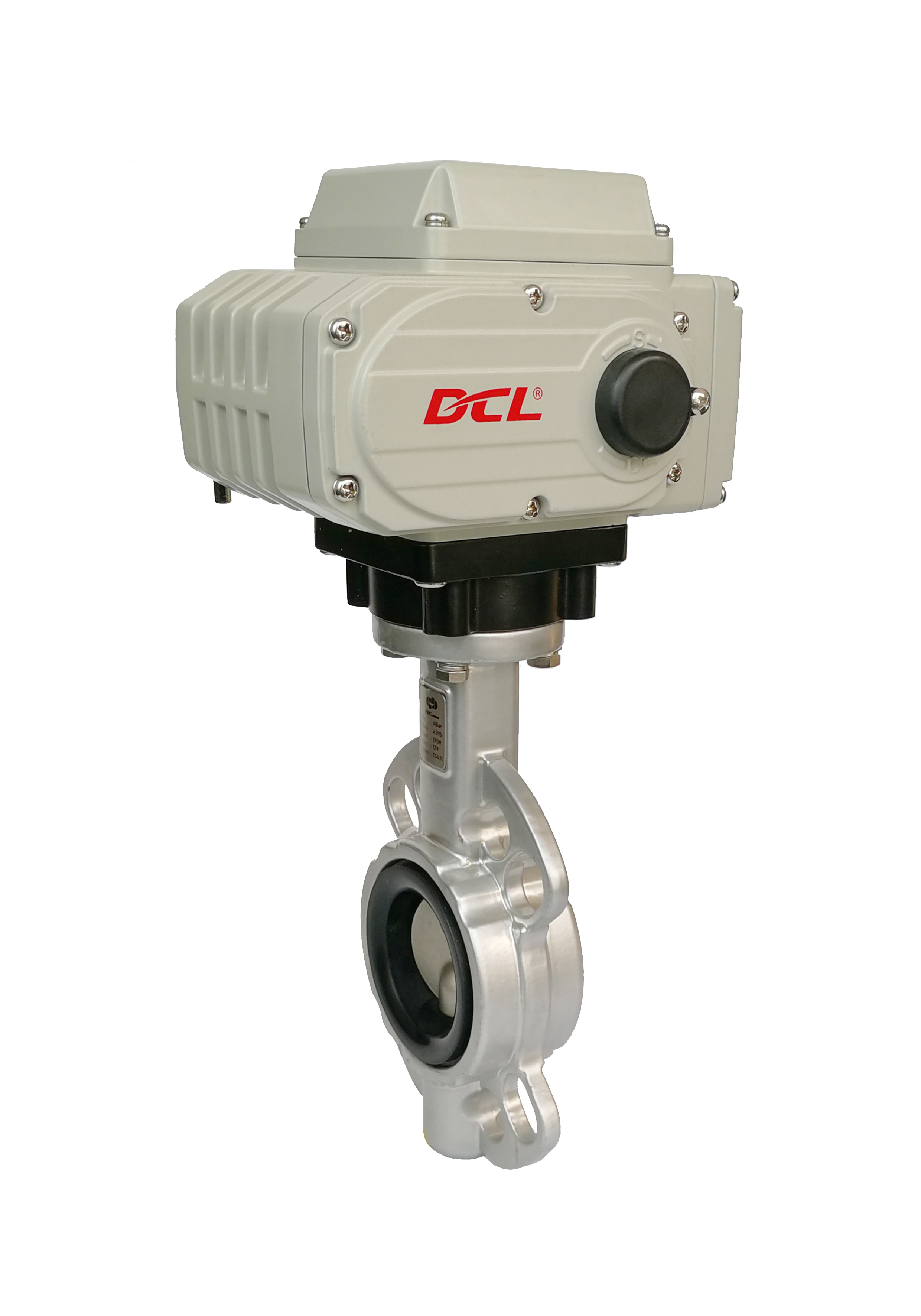

DCL компактные электрические приводы поддерживают автоматизацию клапанов в HVAC водяных цепей и зданиях.обеспечивают работу включения/выключения или модуляции для применений, требующих регулировки потока и мониторинга положения клапанаКонтроль температуры и гидроническое балансирование зависят от конструкции всей системы, включая клапаны, датчики и логику управления.

Модулирование управления с обратной связью положения

Для приложений, требующих промежуточного позиционирования клапана, применимые конфигурации модуляции DCL принимают4 ‰ 20 мА постоянного тока, 1 ‰ 5 В постоянного тока или 2 ‰ 10 В постоянного токаприказывает и обеспечиваетОбратная связь позиции 4 ∼ 20 мА постоянного тока.

Стандартный диапазон модуляции типа E устанавливает базовую ошибку не более± 1%и ошибки повторения≤ 1%Эти цифры описывают производительность позиционирования привода, а не точность измерения температуры комнаты или потока воды.Применения, связанные с частым движением, требуют подтверждения рабочей функции выбранной модели и разрешенной частоты переключения..

Охрана окружающей среды в условиях установки

Стандартные противопогодные приводы типа E обеспечиваютЗащита IP67, сIP68 доступен в качестве опции, и определенный диапазон температуры окружающей средыот -25°C до +55°CВнутренние и наружные установки должны быть оценены с учетом этих пределов и фактических условий на месте.

ФакультативныйПериодический антиконденсационный нагревательОн помогает управлять риском внутренней конденсации в влажной среде или местах с температурными колебаниями.Нагреватель требует питания независимо от движения клапана и не заменяет правильно установленные входы кабеля или уплотнения корпуса.

Сертификация и интеграция систем

Сертификация должна быть проверена с точной моделью, напряжением и конфигурацией привода.Применяемые сертификации CSA и подтверждающие документацию CE/RoHS следует подтверждать во время закупок, а не предполагать, что они охватывают каждый вариант.

Перед интеграцией проверяется крутящий момент клапана, размеры установки, сигналы управления, требования обратной связи и условия окружающей среды.Возможность аналогового управления сама по себе не устанавливает совместимость с конкретным протоколом связи автоматизации зданий.

Спецификация
