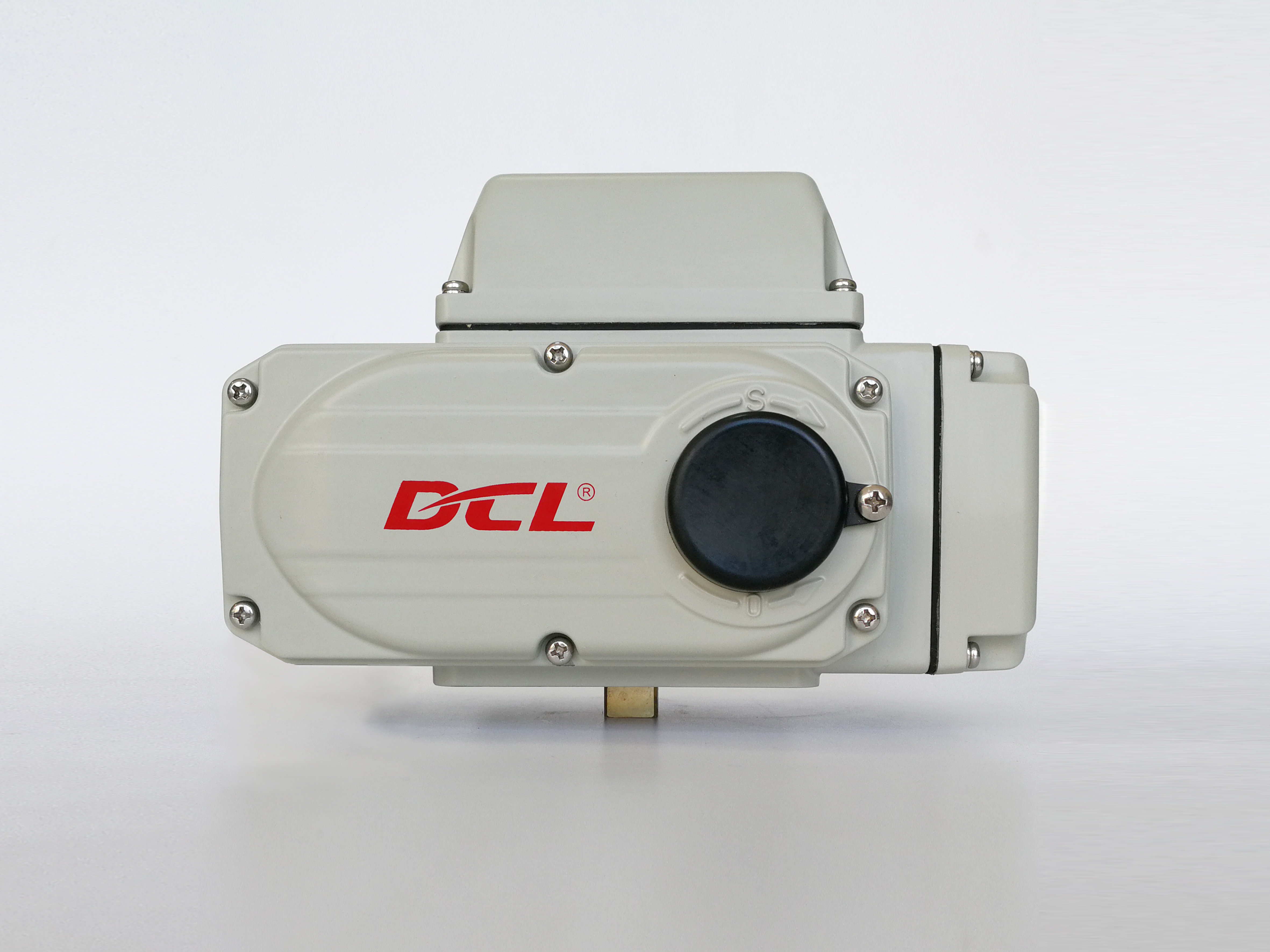

Электропривод с быстрым открытием IP67 2–8 с 25–80 Нм
Подробная информация о продукте
| Имя | Быстрое открытое и закрытое электрическое привод | Источник питания | 24VAC/110VAV/220VAC/380VAC/24VDC |
|---|---|---|---|
| Тип | Быстрый привод | Операция | 1/4 операции поворота |
| Степень защиты | IP67 | Жизнь | Более 10000 раз жизненный цикл |
| Выделить | Электропривод с быстрым открытием IP67,Электропривод 25–80 Нм крутящего момента,Привод с быстрым открытием 2–8 секунд |
||
Характер продукции
Характеристики продукта DCL-K10
-
Доступны конфигурации 25 Нм/2 с, 50 Нм/4 с и 80 Нм/8 с.
-
Регулируемый ход 0–90°; время работы указано для полного хода 90°.
-
Поддерживает DC24V, AC24V, AC110V, AC220V и AC380V.
-
Схема управления типа G для работы от DC24V.
-
Схемы управления типа A/B для AC24V, AC110V и AC220V.
-
Трехфазная схема управления типа H для AC380V.
-
Стандартная степень защиты IP67, опционально IP68.
-
Указанный диапазон рабочих температур окружающей среды от -25°C до +55°C.
-
Интерфейсы прямого монтажа ISO 5211 F05/F07.
-
Варианты приводного квадрата 9×9, 11×11 и 14×14 мм.
-
Два герметичных кабельных ввода G1/2 для подключения питания и сигналов.
-
Опциональный обогрев для предотвращения конденсации, купольный индикатор и ручное управление.
Основные характеристики
| Параметр | Спецификация DCL-K10 |
|---|---|
| Время быстрого открытия/крутящий момент | 25 Нм/2 с; 50 Нм/4 с; 80 Нм/8 с |
| Основа времени работы | Полный ход 0–90° |
| Угол поворота | Регулируемый 0–90° |
| Источник питания | DC24V, AC24V, AC110V, AC220V, AC380V |
| Мощность двигателя | 25 Вт для версий DC и основных AC; 15 Вт для AC380V |
| Схема управления | DC24V: Тип G; однофазный AC: Тип A/B; AC380V: Тип H |
| Степень защиты корпуса | Стандарт IP67; опционально IP68 |
| Температура окружающей среды | -25°C до +55°C |
| Общий вес | Приблизительно 4,5 кг |
| Положение при установке | 360° |
| Кабельные вводы | Два герметичных кабельных ввода G1/2 |
| Монтажный фланец | ISO 5211 F05/F07 |
| Приводной квадрат | 9×9, 11×11 или 14×14 мм |
| Допустимая высота штока | ≤19 мм |
| Опциональные функции | Обогрев для предотвращения конденсации, купольный индикатор, ручное управление |
Описание продукта
DCL-K10 — это быстродействующий электрический привод для небольших поворотных клапанов и автоматизированного оборудования, требующего определенного короткого времени отклика. Доступные конфигурации обеспечивают полный ход 90° при крутящем моменте 25 Нм за две секунды, 50 Нм за четыре секунды или 80 Нм за восемь секунд.
Варианты источников питания включают DC24V, AC24V, AC110V, AC220V и AC380V. Схема управления зависит от источника питания: тип G используется для DC24V, тип A/B — для перечисленных однофазных версий AC, а тип H — для трехфазной работы от AC380V.
Привод имеет регулируемый ход 0–90° и интерфейсы прямого монтажа ISO 5211 F05/F07. Стандартная степень защиты — IP67, опционально — IP68, а указанный диапазон рабочих температур окружающей среды составляет от -25°C до +55°C. Два герметичных кабельных ввода G1/2 разделяют силовую и сигнальную проводку.
Доступный крутящий момент напрямую связан со временем работы. Версия на две секунды обеспечивает 25 Нм и не должна описываться как привод на 80 Нм за две секунды. Правильная конфигурация должна выбираться в соответствии с максимальным рабочим крутящим моментом клапана и требуемым временем отклика.
В документации к продукту указано, что диапазон быстрого открытия не подходит для дисковых затворов или других клапанов, требующих самоблокирующегося привода. Перед выбором инженеры должны убедиться, что технологический крутящий момент не может вызвать обратное вращение клапана, и проверить монтажный фланец, приводной квадрат и высоту штока клапана.
