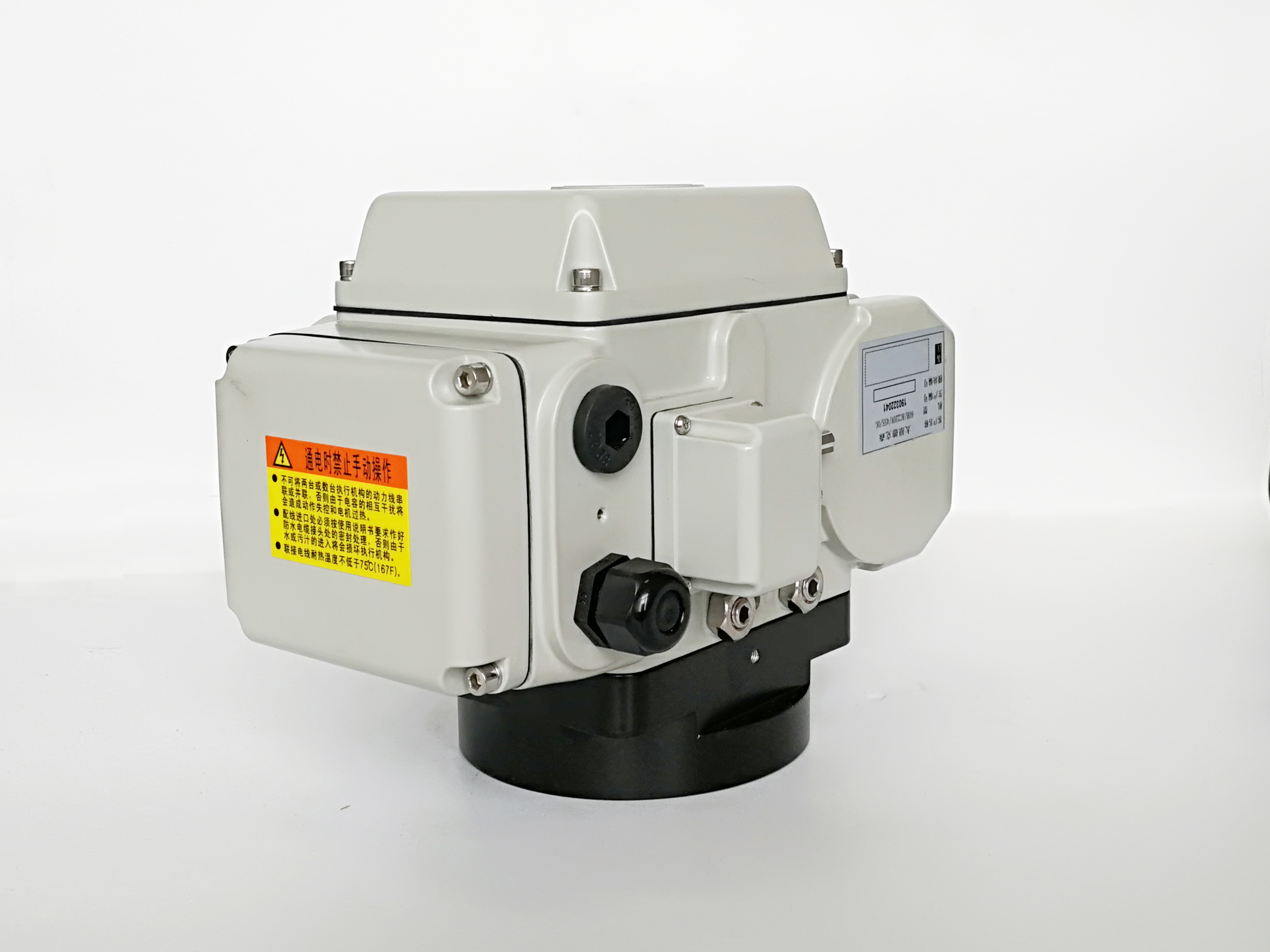

IP67 CSA CE/UL 20Nm 2S быстрый электрический исполнитель
Подробная информация о продукте
| Имя | Быстрое открытое и закрытое электрическое привод | Источник питания | 24VAC/110VAV/220VAC/380VAC/24VDC |
|---|---|---|---|
| Тип | Быстрый привод | Операция | 1/4 операции поворота |
| Степень защиты | IP67 | Жизнь | Более 10000 раз жизненный цикл |
Характер продукции
Особенности продукта DCL-K10
-
Доступны конфигурации 20 Нм/2 с, 45 Нм/4 с и 72 Нм/8 с.
-
Регулируемый ход 0–90°; время работы основано на полном ходе 90°.
-
Поддерживает DC24V, AC24V, AC110V, AC220V и AC380V.
-
Схема управления типа G для работы от DC24V.
-
Схемы управления типа A/B для AC24V, AC110V и AC220V.
-
Трехфазная схема управления типа H для AC380V.
-
Стандартно IP67, опционально IP68.
-
Указанный диапазон температуры окружающей среды от -25°C до +55°C.
-
Интерфейсы прямого монтажа ISO 5211 F05/F07.
-
Варианты приводного квадрата 9×9, 11×11 и 14×14 мм.
-
Два погодозащищенных кабельных ввода G1/2 для силовых и сигнальных кабелей.
-
Опциональный обогрев для предотвращения конденсации, купольный индикатор и ручное управление.
Ключевые характеристики
| Параметр | Спецификация DCL-K10 |
|---|---|
| Время быстрого открытия/крутящий момент | 25 Нм/2 с; 50 Нм/4 с; 80 Нм/8 с |
| Основа времени работы | Полный ход 0–90° |
| Угол поворота | Регулируемый 0–90° |
| Источник питания | DC24V, AC24V, AC110V, AC220V, AC380V |
| Мощность двигателя | 25 Вт для версий DC и основных AC; 15 Вт для AC380V |
| Схема управления | DC24V: Тип G; однофазный AC: Тип A/B; AC380V: Тип H |
| Степень защиты корпуса | Стандартно IP67; опционально IP68 |
| Температура окружающей среды | -25°C до +55°C |
| Общий вес | Приблизительно 4,5 кг |
| Ориентация установки | 360° |
| Кабельные вводы | Два погодозащищенных кабельных ввода G1/2 |
| Монтажный фланец | ISO 5211 F05/F07 |
| Приводной квадрат | 9×9, 11×11 или 14×14 мм |
| Допустимая высота штока | ≤19 мм |
| Опциональные функции | Обогрев для предотвращения конденсации, купольный индикатор, ручное управление |
Описание продукта
DCL-K10 — это быстродействующий электрический привод для совместимых четвертьоборотных клапанов и автоматизированного оборудования, требующего короткого времени срабатывания. Доступны три конфигурации крутящего момента и скорости: 25 Н·м при 2 секундах, 50 Н·м при 4 секундах, или 80 Н·м при 8 секундах, каждое измерено на 90° ходе.
Соответствие скорости работы требованиям к крутящему моменту
Максимальный крутящий момент зависит от выбранного времени работы. Конфигурация на две секунды обеспечивает 25 Н·м; конфигурация на 80 Н·м требует 8 секунд. Выбирайте конфигурацию исходя из максимального рабочего момента клапана и требуемого времени хода, а не путем комбинирования максимального крутящего момента с минимальным временем.
Варианты источника питания и управления
Доступные источники питания включают 24 В постоянного тока, 24 В переменного тока, 110 В переменного тока, 220 В переменного тока и 380 В переменного тока. Схемы управления зависят от выбранного источника питания:
-
Тип G: 24 В постоянного тока.
-
Тип A/B: 24 В, 110 В или 220 В однофазного переменного тока.
-
Тип H: 380 В трехфазного переменного тока.
Перед установкой убедитесь в соответствии требуемой проводки и сигналов состояния для выбранной схемы.
Монтажные и эксплуатационные характеристики
DCL-K10 обеспечивает регулируемый ход 0–90° и интерфейсы прямого монтажа ISO 5211 F05/F07. Доступные приводные квадраты включают 9 × 9, 11 × 11, 14 × 14 и 17 × 17 мм, с допустимой высотой штока клапана до 19 мм.
Корпус имеет степень защиты IP67 в стандартной комплектации, с опциональной степенью защиты IP68, а указанный диапазон температуры окружающей среды составляет от -25°C до +55°C. Два погодозащищенных кабельных ввода G1/2 обеспечивают отдельные вводы для силовых и сигнальных кабелей.
Ограничения применения
Диапазон быстрого открытия не подходит для применений, требующих самоблокировки привода, включая работу с дроссельными заслонками, где самоблокировка необходима. Перед выбором этой конфигурации убедитесь, что рабочий момент процесса не может вызвать обратный ход клапана.
Окончательный выбор должен подтверждать крутящий момент, время работы, требования к самоблокировке, монтажные размеры и условия эксплуатации. Только быстрая скорость хода сама по себе не гарантирует пригодность для работы в аварийном режиме отключения.
